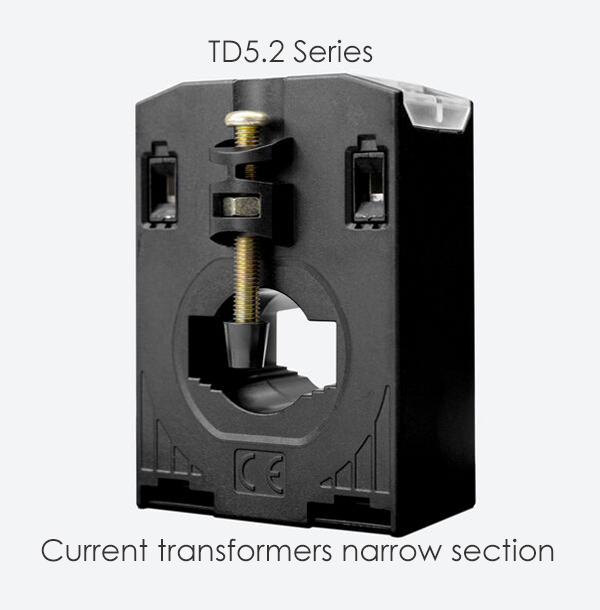

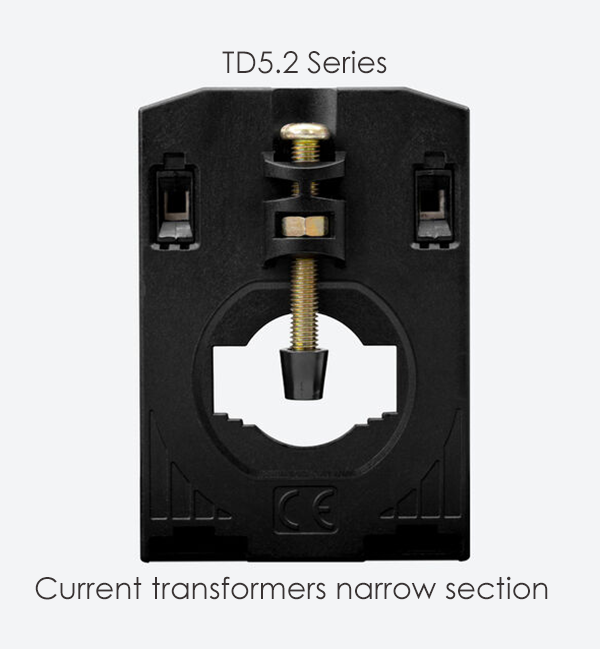

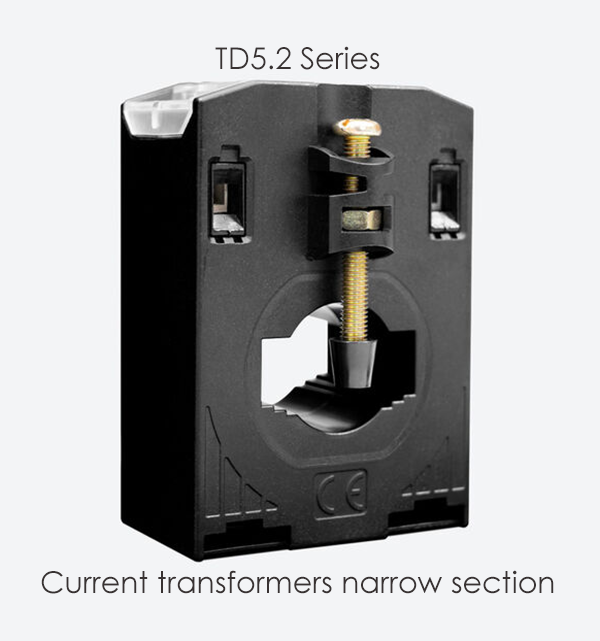

TD5.2 Series Current transformers narrow section

SKU : TD5.2

TD5.2 Series Current transformers narrow section

CODE : M750A5. M750A6, M750A7, M750A8, M750A9, M750AA, M750AB, M750AC, M750AD,

DESCRIPTION :

• The TD series transformers are current transformers with an improved design that meet all the needs of today's installations. They are versatile devices when it comes to mounting and fixing, and they are sealable, with the aim of avoiding any manipulation.

Main features :

• Type: bar entrance :From 40 to 4000 A
• Test Report : DIN rail fixing accessory
• Sealable
• Secondary .../5 A, .../1 A and .../250 mA (consult availability)
• Diameters from 21 to 63 mm

SPECIFICATIONS :

ELECTRICAL CHARACTERISTICS

• Insulation voltage between terminals S1-S2 :3 kV
• Safety factor (SF) : 5
• Power : 1 VA(Class 3)
• Permanent overload : 1.2 In

CURRENT MEASUREMENT CIRCUIT :

• Primary current measurement : 100 A
• Transformation ratio : … / 5 A
• Dynamic current (Idyn) : 2,5 Ith
• Thermal short-circuit current (Ith) : 60 In

SPECIFIC TECHNICAL CHARACTERISTICS OF CURRENT SENSORS

• Operating voltage : 0,72 kV~ máx.
• Inner diameter Ø (mm) : 22

ENVIRONMENTAL CHARACTERISTICS

• Working temperature : -5 … +40 ºC
• Storage temperature : -40 … +85 ºC
• Thermal Class : Class B (+130 ºC)
• Relative humidity (without condensation) : 15 … 95 %
• Protection class : IP 20

MECHANICAL CHARACTERISTICS :

• Envelope : Plastic wrap V0 self-extinguishing, UL 94
• Fastening : DIN rail with accessory
• Weight (kg) : 0,351
• Size (mm) width x height x depth : 58 x 84 x 53 (mm)

STANDARDS :

• Standards :IEC 61869-1, IEC 61869-2
• Electrical safety, Maximum height (m) : 2000

APPLICATIONS :

• These transformers have been conceived to convert nominal currents in any installation to current values adjusted to measurement devices.
