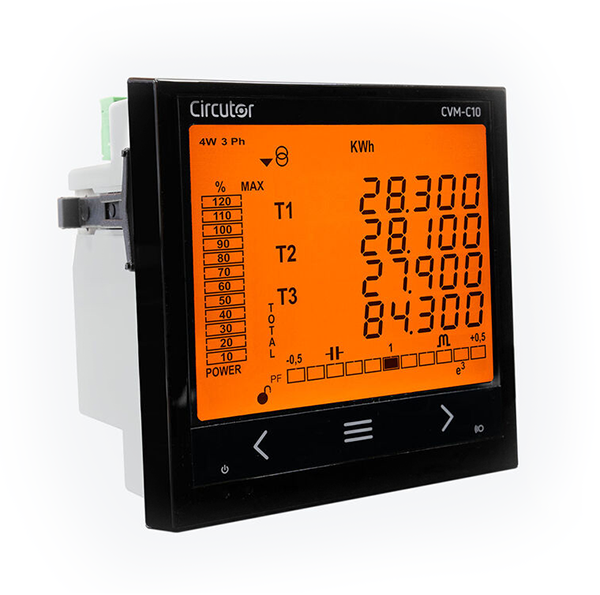

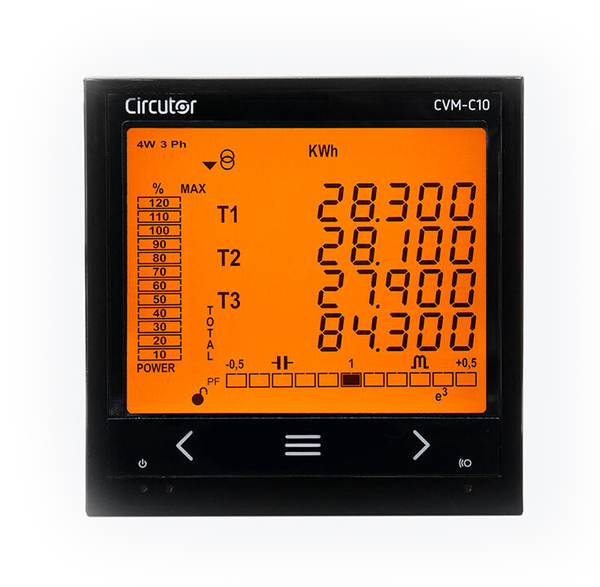

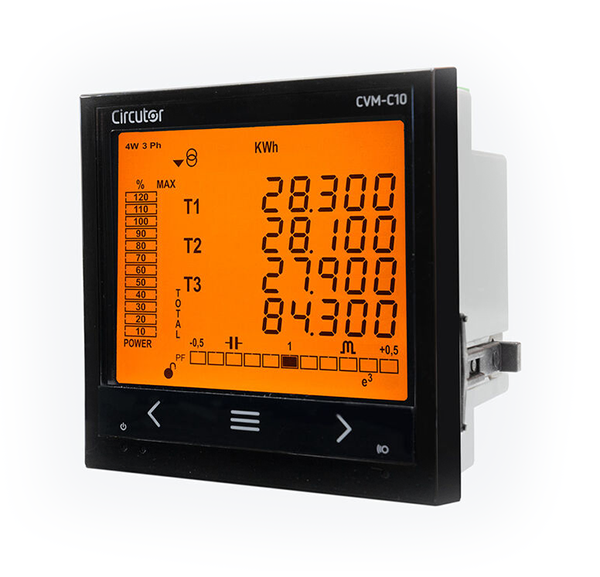

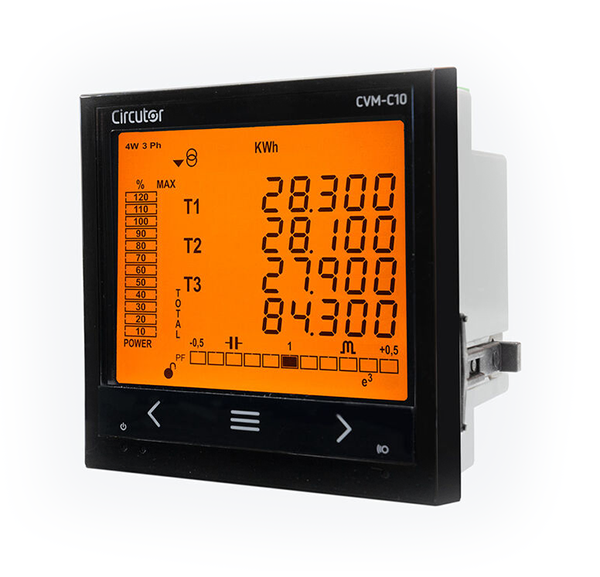

CVM-C10-FLEX-IN-485-I2 Power analyzer panel 96 x 96

รายละเอียด

Description

• เครื่องวิเคราะห์กำลังไฟฟ้าอเนกประสงค์ขนาดกะทัดรัดพร้อมการวัดแบบ 4 ควอแดรนท์ (การบริโภคและการสร้าง) เหมาะสำหรับการติดตั้งแรงดันสูง กลาง และต่ำ เนื่องจากสามารถประมวลผลอัตราส่วนการแปลงกระแสไฟแรงสูง:กระแสสูงถึง 2000 A วัดกระแสด้วยเซ็นเซอร์ Rogowski ที่ยืดหยุ่น

• สามารถปรับให้เข้ากับโทโพโลยีเครือข่ายไฟฟ้าประเภทใดก็ได้ ตั้งแต่สายเฟสเดียว สายสองเฟสที่มีหรือไม่มีเป็นกลางไปจนถึงสายสามเฟสที่มีหรือไม่มีเป็นกลาง CVM-C10-Flex คำนวณความไวของมาตราส่วนช่วงการวัดโดยอัตโนมัติตามค่าที่ระบุของกระแสที่ตรวจพบ สูงสุดที่ระดับเต็ม 2000 A (สองเท่าของค่าเต็มสเกลของกระแสที่วัดได้ 1000 A)

• เซ็นเซอร์แบบยืดหยุ่นมีตัวล็อคแบบแม่เหล็ก ซึ่งช่วยให้ปิดผนึกเซ็นเซอร์ได้ ทนทานและสามารถทนต่อขั้นตอนการประกอบและถอดชิ้นส่วนบ่อยครั้ง ด้วยระบบล็อคแบบแม่เหล็ก
• การติดตั้งอย่างรวดเร็วบนแผงจ่ายไฟหรือแผงสวิตช์ของยูนิตด้วยเซ็นเซอร์กระแสไฟที่ยืดหยุ่น การปรับความไวของมาตราส่วนด้วยตนเอง ไม่ต้องการโปรแกรมหลักปัจจุบันเพื่อตั้งโปรแกรม (ค่าเริ่มต้น 1,000 A, การตั้งค่าจากโรงงาน) การแก้ไขข้อผิดพลาดจากระยะไกลที่เกี่ยวข้องกับการเชื่อมต่อที่ไม่ถูกต้องของเครื่องกับการติดตั้งระบบไฟฟ้าผ่านระบบสื่อสารระยะไกล (PowerStudio)

• Compact and versatile power analyser, with 4-quadrant measurement (Consumption and Generation), suitable for High, Medium and Low-Voltage installations, since it can process high voltage:current transformation ratios of up to 2000 A. Measures current with flexible Rogowski sensors.
• Capable of adapting to any type of electrical network topology, from single-phase lines, two-phase lines with or without neutral to three-phase lines with or without Neutral. The CVM-C10-Flex calculates the sensitivity of the measurement range scale automatically, according to the nominal value of the detected current, up to a full-scale of 2000 A. (Twice the full-scale value of measured current, 1000 A).
• The flexible sensors feature a magnetic lock, which allows the sensors to be sealed. They are robust and can withstand frequent assembly and disassembly procedures, thanks to these magnetic lock.
• Quick installation on distribution panels or switchboards of the unit, thanks to its flexible current sensors. Self-adjustment of the scale sensitivity. Does not require the current primary to be programmed. (1000 A by default, factory setting). Remote correction of errors associated with the incorrect connection of the unit to the electrical installation via remote communication systems (PowerStudio).

คุณสมบัติการแสดงผลและอินเทอร์เฟซ :

Display features and interface :

• ปุ่มกดเรืองแสง (capacitive)
• จอแสดงผลแบบอะนาล็อกสำหรับพารามิเตอร์แบบทันที (กำลัง, กำลังสูงสุดและ cos φ หรือ PF)
• จอแสดงผลย้อนแสง
• ค่าใช้จ่ายตามอัตราภาษีตัวบ่งชี้
• เวลาทำงานสำหรับการบำรุงรักษาเชิงป้องกัน หน่วยมีหน้าที่ดังต่อไปนี้:
• การบันทึกการใช้พลังงานจากแหล่งต่างๆ สามแหล่ง: เครือข่าย ชุดเครื่องกำเนิดไฟฟ้า หรือระบบผลิตไฟฟ้าโซลาร์เซลล์
• การเลือกอัตราภาษีศุลกากรด้วยอินพุตดิจิตอล เหมาะสำหรับการคำนวณต้นทุนในกะการทำงานที่แตกต่างกันสามกะ

• Backlit keypad (capacitive)
• Analogue display for instantaneous parameters (power, maximum power reached and cos φ or PF)
• Backlit display Cost by tariff
• Operating time indicator for preventive maintenance.
• The unit has the following functions:
• Recording of the energy consumption from three different sources: network, generator set or photovoltaic energy generation system.
• Selection of tariffs with digital inputs. Perfect for calculating costs in three different work shifts.

 การใช้ประโยชน์

Applications

• ระบบการจัดการที่ต้องใช้จุดวัดข้ามเขต แผงจ่ายไฟหรือแผงสวิตช์ที่ไม่สามารถหยุดการติดตั้งหน่วยวัดได้

• Management Systems that require roaming measuring points.
• Distribution panels or switchboards that cannot stop the installation of a measuring unit.
