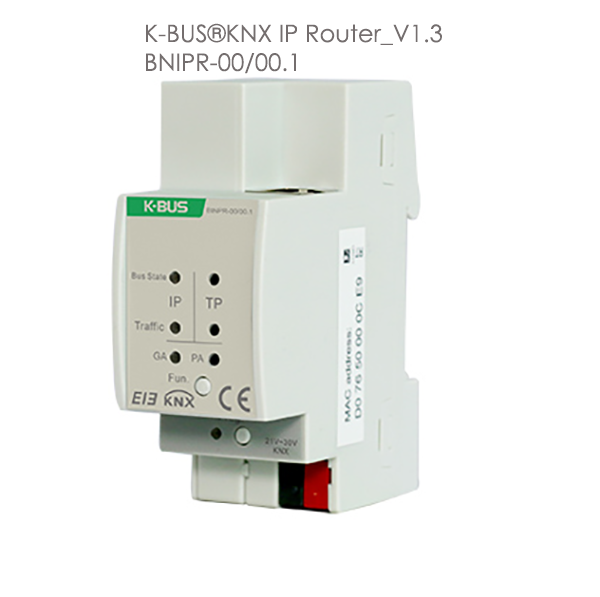

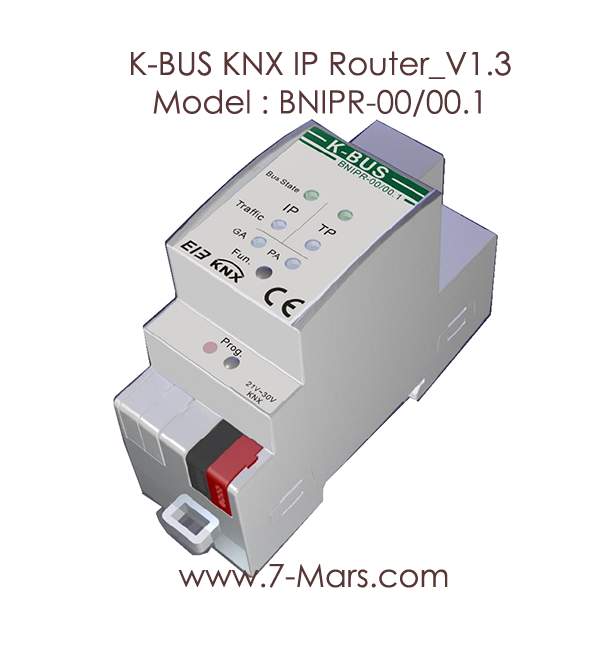

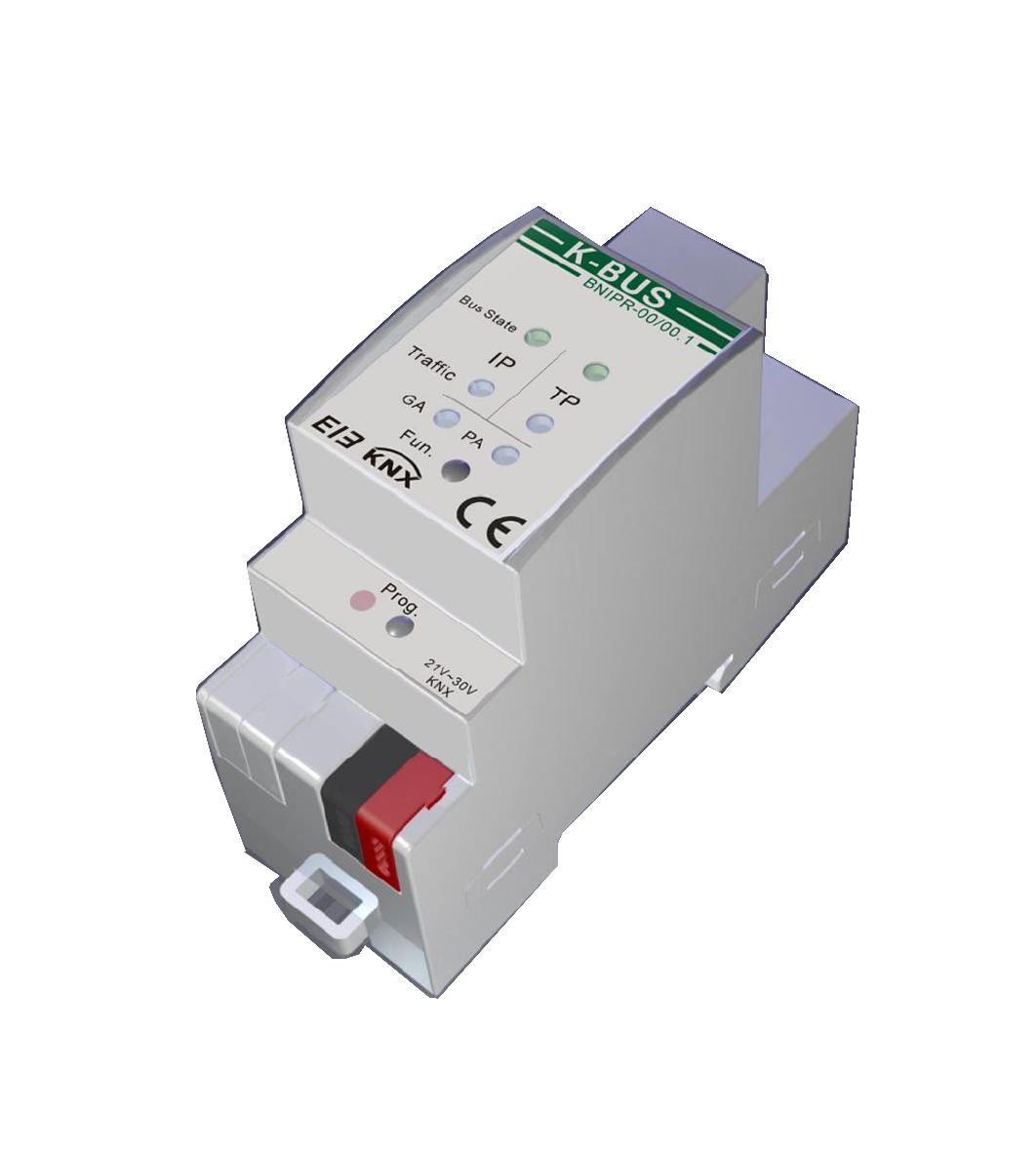

BNIPR-00/00.1 KNX IP Router V1.3

 The IP Router has the follow functions :

IP Router มีหน้าที่ดังต่อไปนี้ :

1. The IP Router supports extended frames and long telegrams up to 240 bytes APDU length. In combination with the line coupler and the long messages are made possible (e.g. for energy metering applications and visualization purposes).
2. The IP Router favorably replaces a line coupler or an area coupler. Using LAN as a fast medium to exchange telegrams between lines and/or areas is the great advantage.
3. The IP Router works without external power supply.
4. Providing tunneling protocols and a connection point for the ETS (or any other tool to enable commissioning and monitoring) the ETS address for tunneling is not necessarily the one that is already configured. Four parallel connections are possible, one separate address for each and every connection.
5. IACK sending on sent out messages is ETS configurable
6. After no IACK response on a sent message the IP Router can repeat it up to three times. For physically addressed or for group addressed telegrams this can be configured via ETS independently. In case of an IACK response there will be no repetition. The failure mechanism of a negative IACK or BUSY is still maintained hereby.
7. Programmable automatic switch on of the filter table after timeout.
8.  For a predefined amount of time (ETS configurable) it is possible to switch off the filter table with pressing a button on the device. So, without re-configuring the device with the ETS the filter table can be switched off by a button press which is necessary for running fast diagnostics on site. Filtering of messages can temporarily be disabled by pressing the “Function” button. This eases commissioning and debugging of the system. Without an ETS download a temporary access to other lines is possible. After the timeout an automatic switching the filter table on is implemented (the timeout is configurable in the ETS). This avoids forgetting to reactivate the filter.

1.  IP Router รองรับเฟรมขยายและเทเลแกรมยาวสูงสุด 240 ไบต์ APDU เมื่อใช้งานร่วมกับ line coupler และข้อความขนาดยาวได้ (เช่น สำหรับการใช้งานการวัดพลังงานและวัตถุประสงค์ในการแสดงภาพ)
2. IP Router เหมาะที่จะแทนที่ line coupler หรือ area coupler การใช้ LAN เป็นสื่อกลางที่รวดเร็วในการแลกเปลี่ยนโทรเลขระหว่างสายและ/หรือพื้นที่เป็นข้อดีอย่างยิ่ง
3. IP Router ทำงานโดยไม่มีแหล่งจ่ายไฟภายนอก
4. จัดเตรียมโปรโตคอลการขุดอุโมงค์และจุดเชื่อมต่อสำหรับ ETS (หรือเครื่องมืออื่น ๆ เพื่อเปิดใช้งานการว่าจ้างและการตรวจสอบ) ที่อยู่ ETS สำหรับการขุดอุโมงค์ไม่จำเป็นต้องเป็นที่อยู่ที่ได้รับการกำหนดค่าไว้แล้ว สามารถเชื่อมต่อแบบขนานได้ 4 การเชื่อมต่อ ที่อยู่แยกกันสำหรับแต่ละการเชื่อมต่อ
5. IACK การส่งข้อความที่ส่งออกไปนั้นสามารถกำหนดค่า ETS ได้
6. หลังจากไม่มีการตอบกลับ IACK ในข้อความที่ส่ง IP Router สามารถทำซ้ำได้ถึงสามครั้ง สำหรับการระบุที่อยู่จริงหรือสำหรับโทรเลขที่ระบุกลุ่ม สามารถกำหนดค่าผ่าน ETS ได้อย่างอิสระ ในกรณีที่มีการตอบกลับ IACK จะไม่มีการทำซ้ำ กลไกความล้มเหลวของ IACK เชิงลบหรือ BUSY ยังคงอยู่ ณ ที่นี้
7. สวิตช์อัตโนมัติที่ตั้งโปรแกรมได้ของตารางตัวกรองหลังจากหมดเวลา
8. สำหรับระยะเวลาที่กำหนดไว้ล่วงหน้า (กำหนดค่า ETS ได้) คุณสามารถปิดตารางตัวกรองได้ด้วยการกดปุ่มบนอุปกรณ์ ดังนั้น โดยไม่ต้องกำหนดค่าอุปกรณ์ใหม่ด้วย ETS ตารางตัวกรองสามารถปิดได้ด้วยการกดปุ่ม ซึ่งจำเป็นสำหรับการดำเนินการวินิจฉัยที่รวดเร็วในไซต์งาน การกรองข้อความสามารถปิดใช้งานได้ชั่วคราวโดยกดปุ่ม "ฟังก์ชัน" ซึ่งจะทำให้การทดสอบการใช้งานและการดีบักระบบง่ายขึ้น หากไม่มีการดาวน์โหลด ETS การเข้าถึงบรรทัดอื่นชั่วคราวก็เป็นไปได้ หลังจากหมดเวลา จะมีการสลับตารางตัวกรองโดยอัตโนมัติ (การหมดเวลาสามารถกำหนดค่าได้ใน ETS) สิ่งนี้จะช่วยหลีกเลี่ยงการลืมเปิดใช้งานตัวกรองอีกครั้ง
