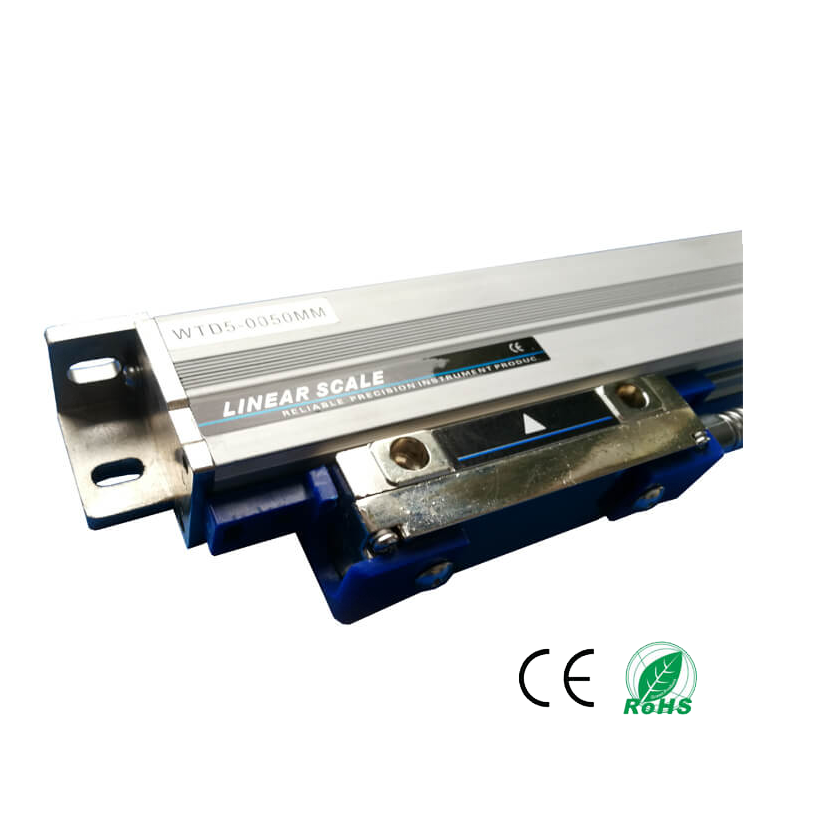

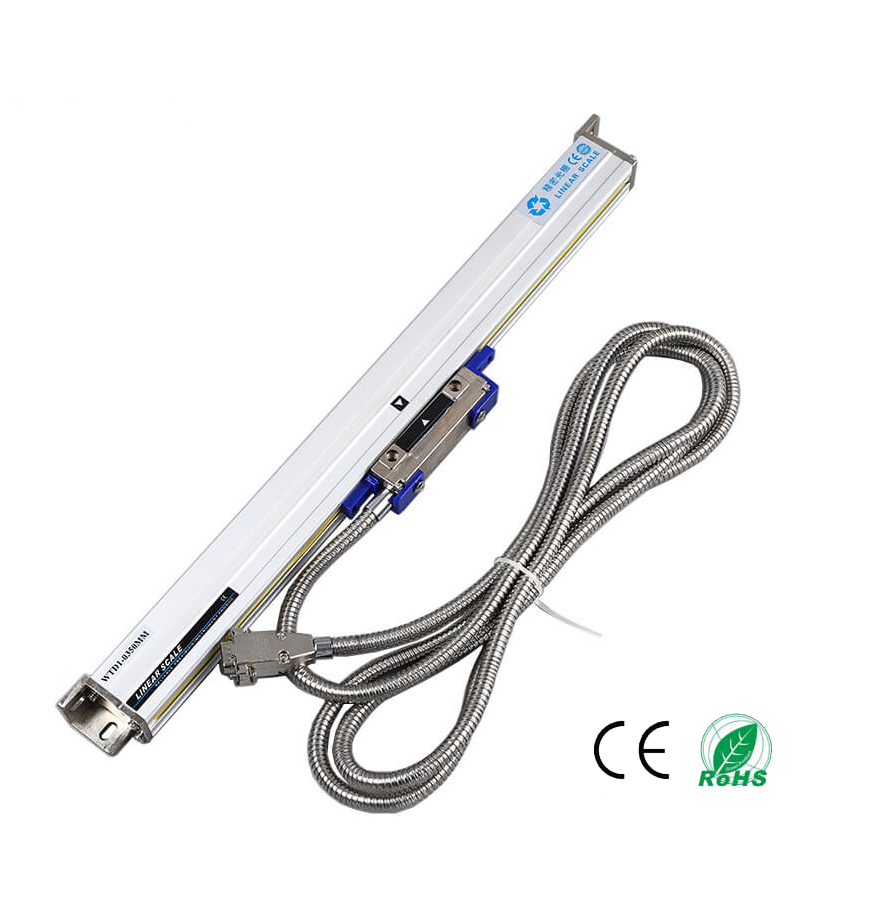

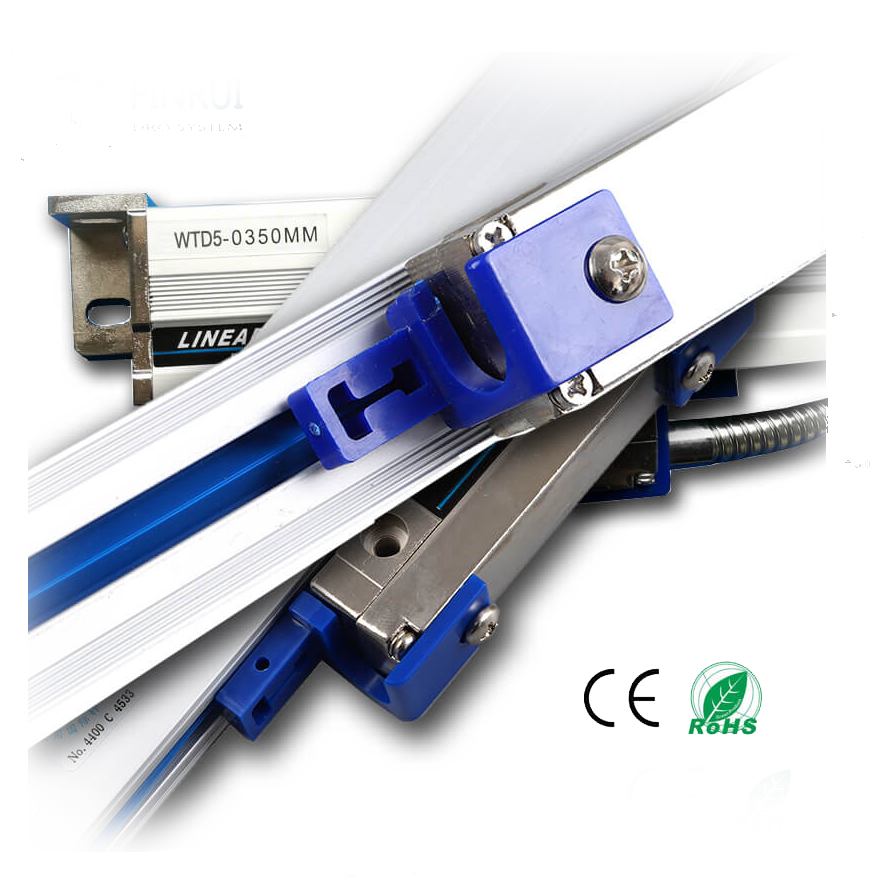

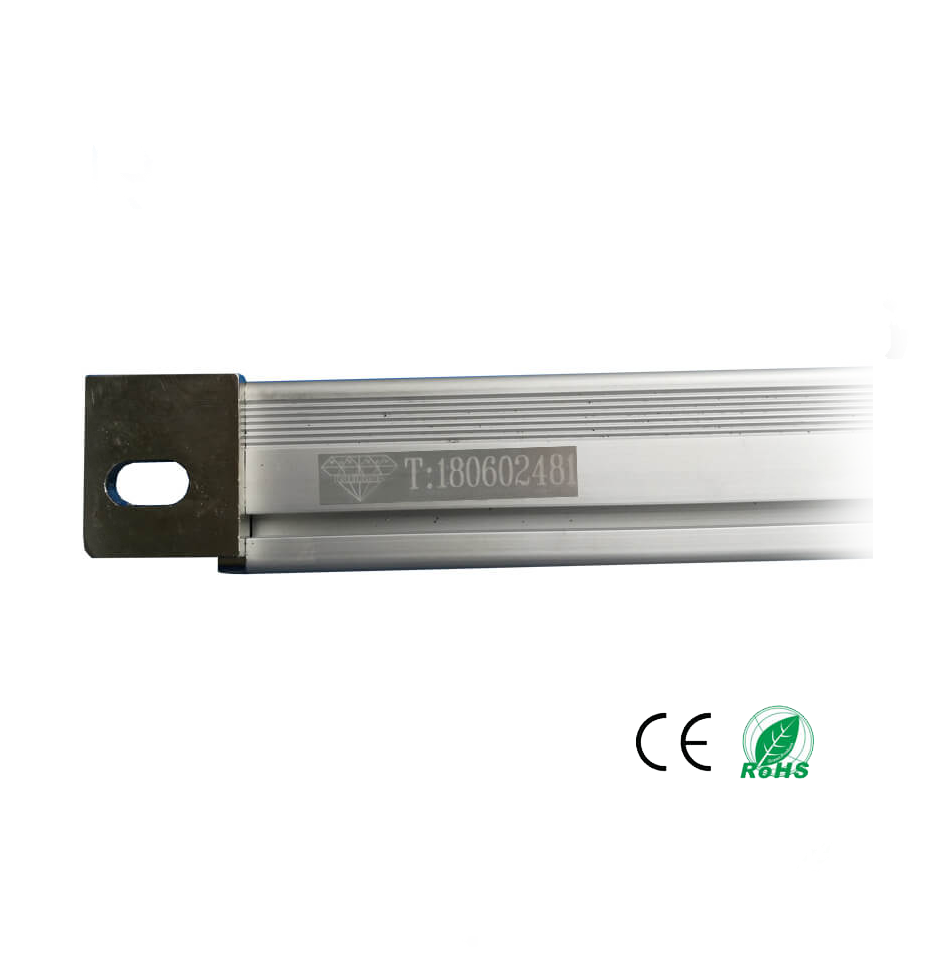

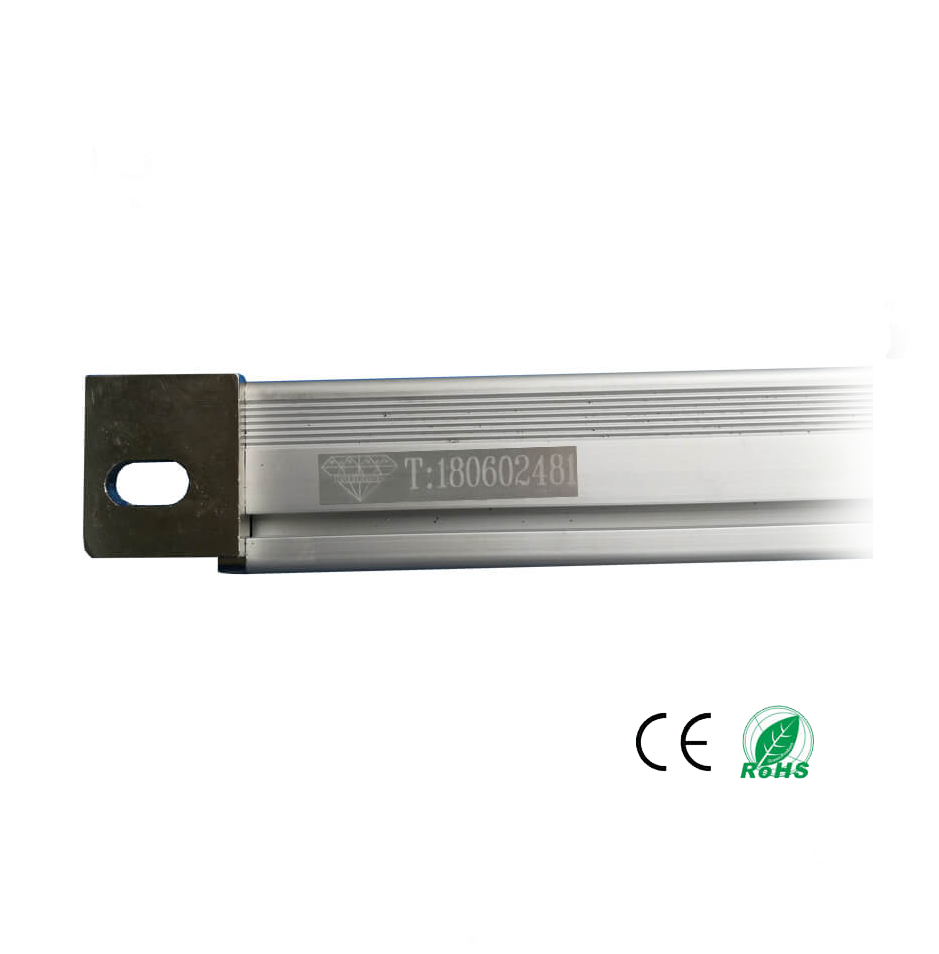

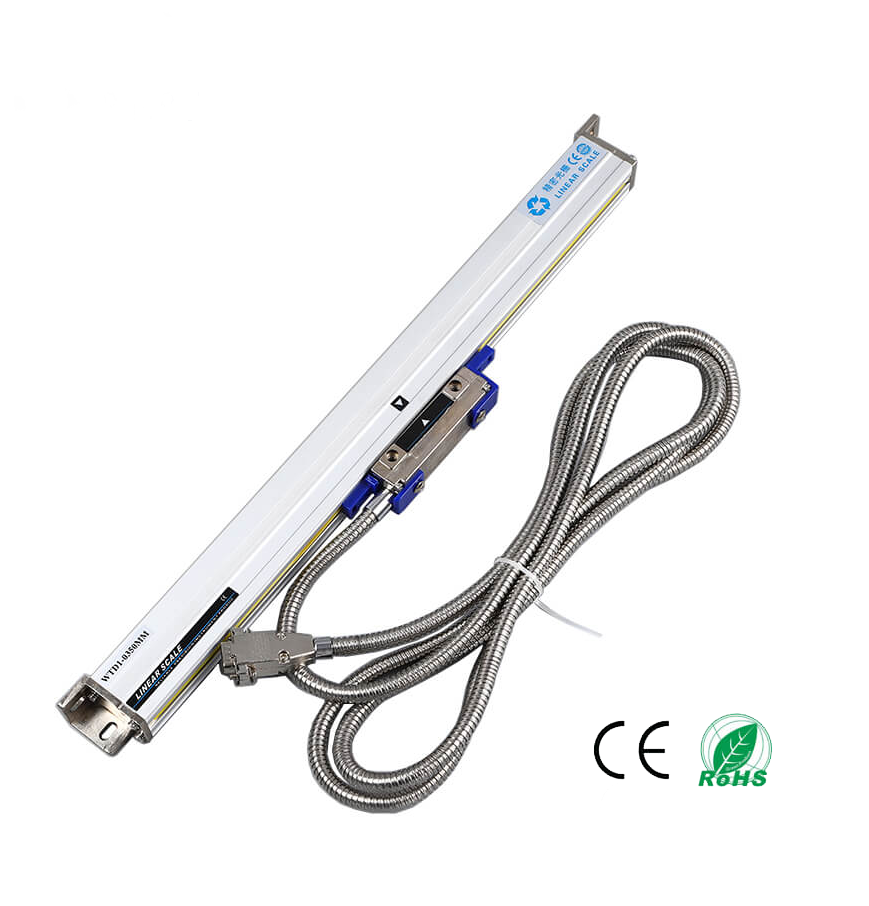

Linear-scale-optical-with-digital-readout-for-lathe-machine-tools 5um.

SKU : WTB5

Product not found

Price

75.00 USD

95.00 USD

Quantity to buy
Total

Do not have enough stock

Out of stock

Linear-scale-optical-with-digital-readout-for-lathe-machine-tools

Feature :

  • 2 TTL square wave 0°、90°Optical linear scale ความละเอียด: 5um Siganl: 5V TTL / มีความยาวตั้งแต่ 50มม. - 2,200มม.
  • 2 TTL square wave 0°、90°Optical linear scale Resolution: 5um Siganl: 5V TTL / Available in lengths from 50 mm. - 2,200 mm.

หมายเหตุ : สินค้ารายการนี้ มีศูนย์ บริการในประเทศ,มีอะไหล่เครื่องราคาส่งพร้อมช่างผู้ชำนาญ มีบริการติดตั้ง สอนการใช้งานฟรี และให้คำแนะนำกรณีมีช่างติดตั้งเอง จัดส่งถึงมือลูกค้าก่อนชำระเงิน ค่าจัดส่งค่าใช้จ่ายอัตตราของผู้ให้บริการรายต่างๆ ตามบิล สำหรับร้านค้าและช่างมีราคา พิเศษ ร้านค้าหรือช่างสามารถสมัครสมาชิกสะสมแต้ม เพื่อแลกของรางวัลได้ที่หน้าเวปไซด์ มีของรางวัลหลายรายการ ( สินค้านี้ซื้อ 1เครื่อง ขึ้นไป ส่งฟรี ) รับตัวแทนจำหน่าย ฟรีข้อมูลสินค้า รับสอนประกอบและตรวจซ่อมฟรี / ไม่มีค่าใช้จ่าย / มีอะไหล่และเครื่องมือในราคาช่าง / มีบริการปรับปรุง เครื่องจักรเพื่อให้มีประสิทธิภาพในการประหยัดพลังงาน ให้ระบบทำงานเพื่อเพิ่มประสิทธิภาพลดการซ่อมยึดอายุการใช้งาน สินค้านี้ขายยกลังในราคาส่ง ราคาที่เสนอต่อ ชิ้น สินค้านี้ต้องตรวจสอบล่าสุดก่อนส่งถึงมือผู้ใช้งานตามมาตรฐานของผู้ผลิตเพื่อลดปัญหาการเสื่อมคุณภาพจากการจัดเก็บที่ไม่ถูกต้องเป็นเวลานาน

Order tracking

WTB seires optical linear position detection sensor (linear scale for short)

  • เป็นอุปกรณ์ป้อนกลับการวัดที่ใช้หลักการออปติคัลของตะแกรงในการทำงาน สเกลเชิงเส้นมักใช้ในระบบเซอร์โวลูปปิดของเครื่อง CNC สำหรับการวัดการตรวจจับตำแหน่งเชิงเส้น เอาต์พุตการวัดเป็นสัญญาณพัลส์ดิจิตอลที่มีช่วงการตรวจจับขนาดใหญ่ ความแม่นยำในการตรวจจับสูง และเวลาตอบสนองที่รวดเร็ว
  •  Is a measurement feedback device that uses the optical principle of the grating to work. The linear scale is often used in closed-loop servo systems of CNC machines for linear position detection measurement. Its measurement output is a digital pulse signal, with a large detection range, high detection accuracy and fast response time.

Linear scale applications.



 1、ทุกชนิดของเครื่องวัดและเครื่องมือของการวัดการตรวจจับตำแหน่งเชิงเส้น: เครื่องทดสอบสปริง เครื่องสามแกน โปรเจ็กเตอร์ กล้องจุลทรรศน์

2、ระบบอ่านข้อมูลดิจิตอลสำหรับเครื่องมือกลทุกชนิด: เครื่องกลึง เครื่องกัด เครื่องบด เครื่องคว้าน EDM เครื่องเจาะ ฯลฯ

3、 เครื่องมือเครื่อง CNC ทุกชนิด: เครื่องกัด CNC, ศูนย์เครื่องจักรกล, เครื่องบด CNC ฯลฯ

4、with PLC ใช้สำหรับการวัดการตรวจจับตำแหน่งเชิงเส้นของอุปกรณ์อัตโนมัติทุกชนิด การประยุกต์ใช้เครื่องชั่งเชิงเส้นบนเครื่องจักร 1

1、All kinds of measuring machines and instruments of linear position detection measurement: spring testing machine, three-axis machine, projector, microscope

2、Digital readout system for all kinds of machine tools: lathe, milling machine, grinder, boring machine, EDM, drilling machine, etc.

3、All kinds of CNC machine tools: CNC milling machine, machining center, CNC grinding machine, etc.

4、with PLC is used for linear position detection measurement of all kinds of automatic equipment. Linear scales application on machines 1

Optical linear scale WTB(D) Seires


  1. ความแม่นยำ: 0.0005mm, 0.001mm, 0.005mm
  2. สัญญาณเอาท์พุต: TTL 5V หรือ 24V หรือ RS422
  3. ความยาวที่มีจำหน่าย (มม.): 50-3000mm.
  4. ความละเอียด: 0.5\1\5 ไมครอน (ไมครอน)
  5. RI: ทุกๆ 50 มม.
  6. ความเร็วในการทำงาน: 60m / นาที
  7. สัญญาณมาตรฐาน: 2 คลื่นสี่เหลี่ยม TTL 0 °และ 90 °
  8. สัญญาณตัวเลือก: 4 คลื่นสี่เหลี่ยม TTL 0 °、90°、180°、270 °
  9. ข้อผิดพลาดของเฟส: 90°±15°
  10. อุณหภูมิในการทำงาน: 0 ℃—40 ℃
  11. อุณหภูมิในการจัดเก็บ: -20 ℃—50 ℃
  12. ความยาวสายสัญญาณ: 3.5m
  13. ความยาวของเครื่องชั่งที่ใช้ได้: a) ในทุกๆ 50 มม. จาก 50 มม. ถึง 950 มม.
  14. b) ในทุก ๆ 100 มม. จาก 1,000 มม. ถึง 3000 มม.
  15. รุ่นนี้มักใช้กับเครื่องกลึง งานกัด เครื่องบด เครื่องคว้าน
  1. Accuracy: 0.0005mm, 0.001mm, 0.005mm
  2. Output signal: TTL 5V or 24V or RS422
  3. Available length(mm): 50-3000mm
  4. Resolution: 0.5\1\5 μm(micron)
  5. RI: every 50mm
  6. Work speed: 60m/min
  7. Standard signal: 2 TTL square wave 0°and 90°
  8. Option signal:  4 TTL square wave 0°、90°、180°、270°
  9. Phase error: 90°±15°
  10. Operating temperature: 0℃—40℃
  11. Storage temperature: -20℃—50℃
  12. Signal cable length: 3.5m
  13. Available scales length: a), in every 50mm from 50mm to 950mm
  14. b), in every 100mm from 1000mm to 3000mm
  15. This model is usually used on lathe, milling, grinder, boring machines.



          linear scale dimension 1

  • Our scale’s travel length is “L” in the above image, the effective travel length is “L” plus 30mm; the center installing holes distance is “L” plus 136mm; the scales overall length is “L” plus 154mm.
  • For example: your lathe machine table travel is 900mm, so you need a linear scale in 900mm travel length, the center hole distance is 1036mm, the overall length is 1054mm.

           มิติสเกลเชิงเส้น 1

  • ความยาวการเดินทางของมาตราส่วนของเราคือ "L" ในภาพด้านบน ความยาวการเดินทางที่มีประสิทธิภาพคือ "L" บวก 30 มม. ระยะห่างของรูติดตั้งตรงกลางคือ "L" บวก 136 มม. ความยาวโดยรวมของตาชั่งคือ "L" บวก 154 มม.
  • ตัวอย่างเช่น: ตารางการเดินทางของเครื่องกลึงของคุณคือ 900 มม. ดังนั้นคุณต้องมีมาตราส่วนเชิงเส้นในความยาวการเดินทาง 900 มม. ระยะห่างของรูตรงกลางคือ 1036 มม. ความยาวโดยรวมคือ 1054 มม.
