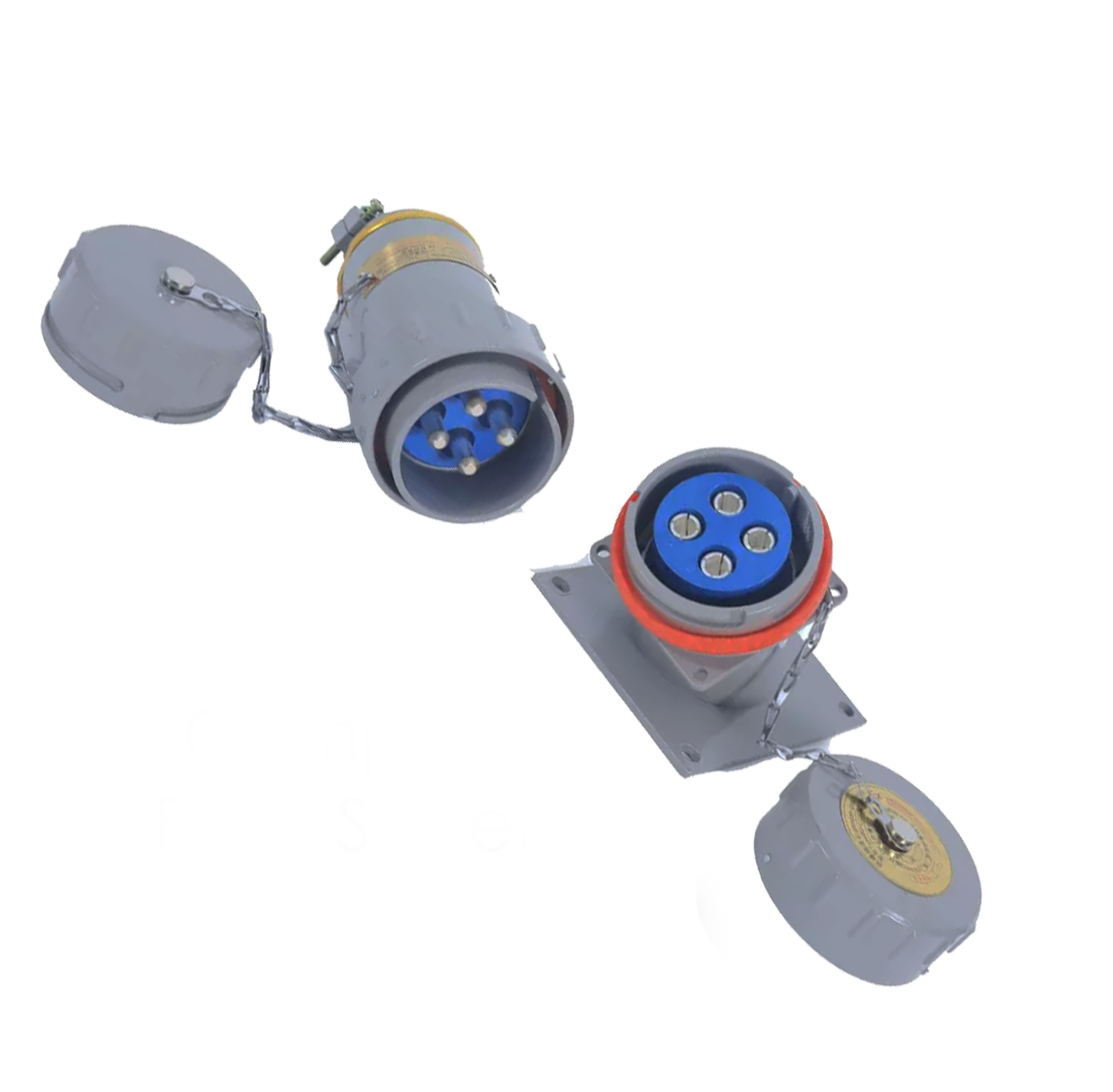

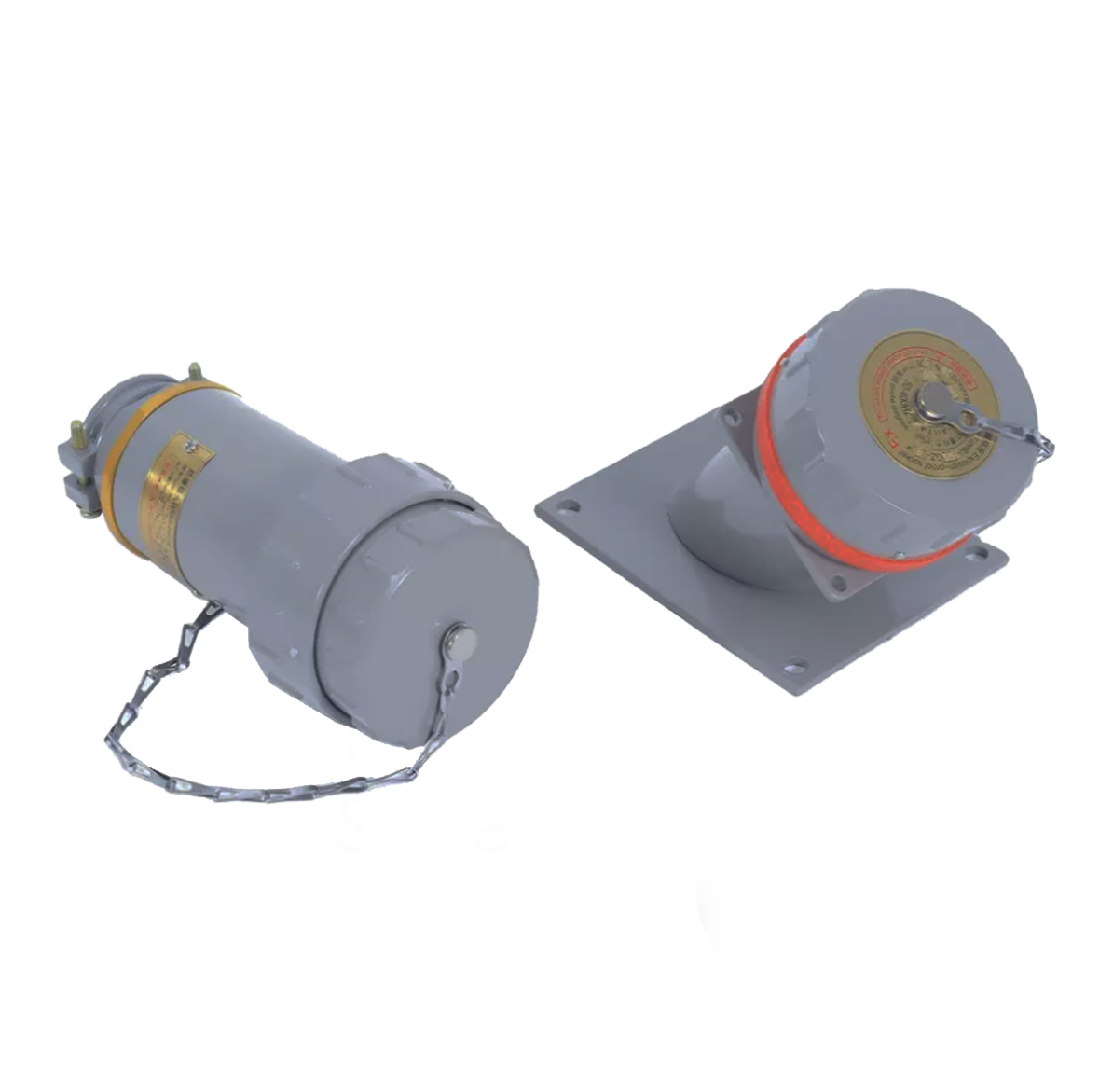

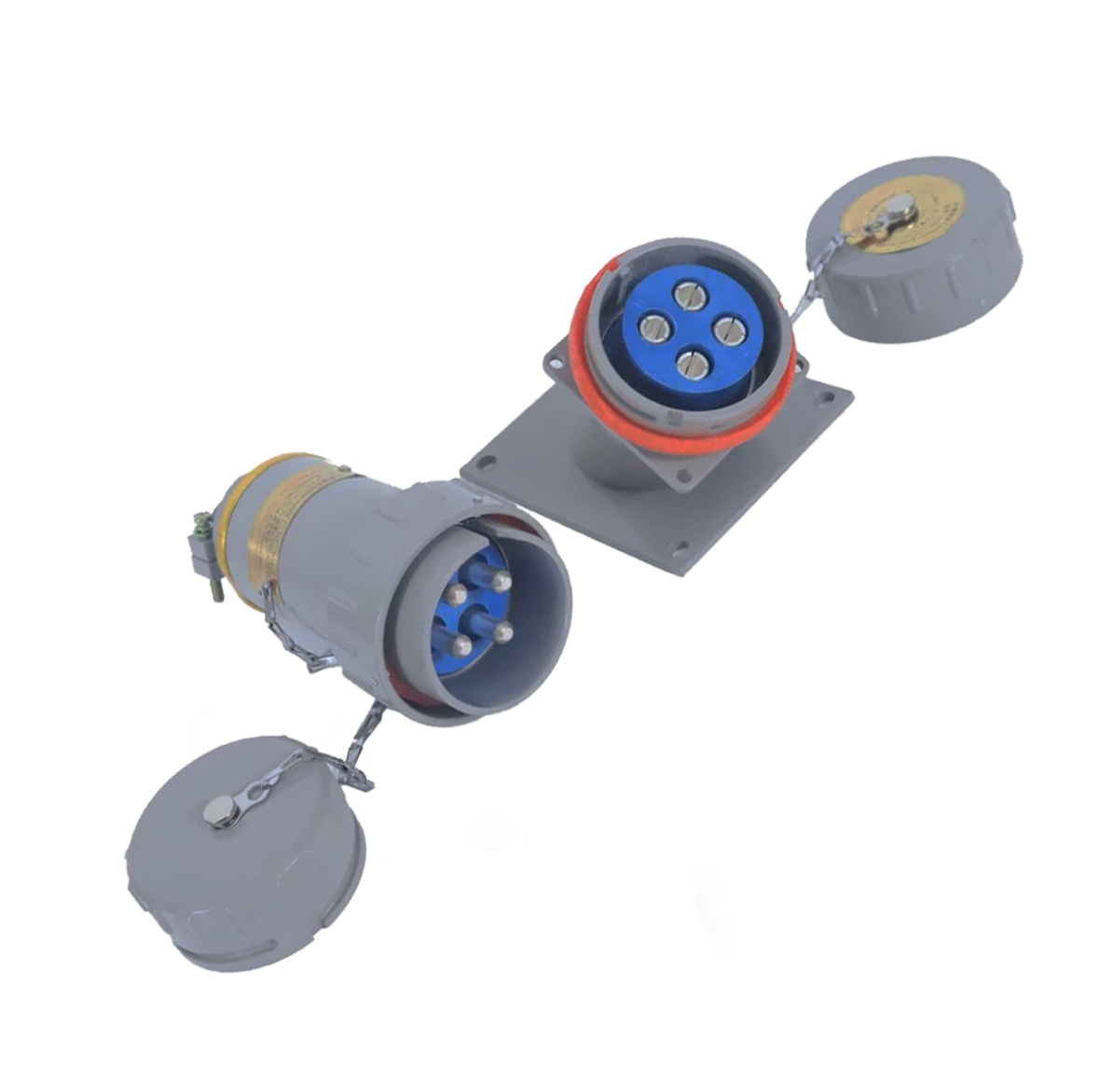

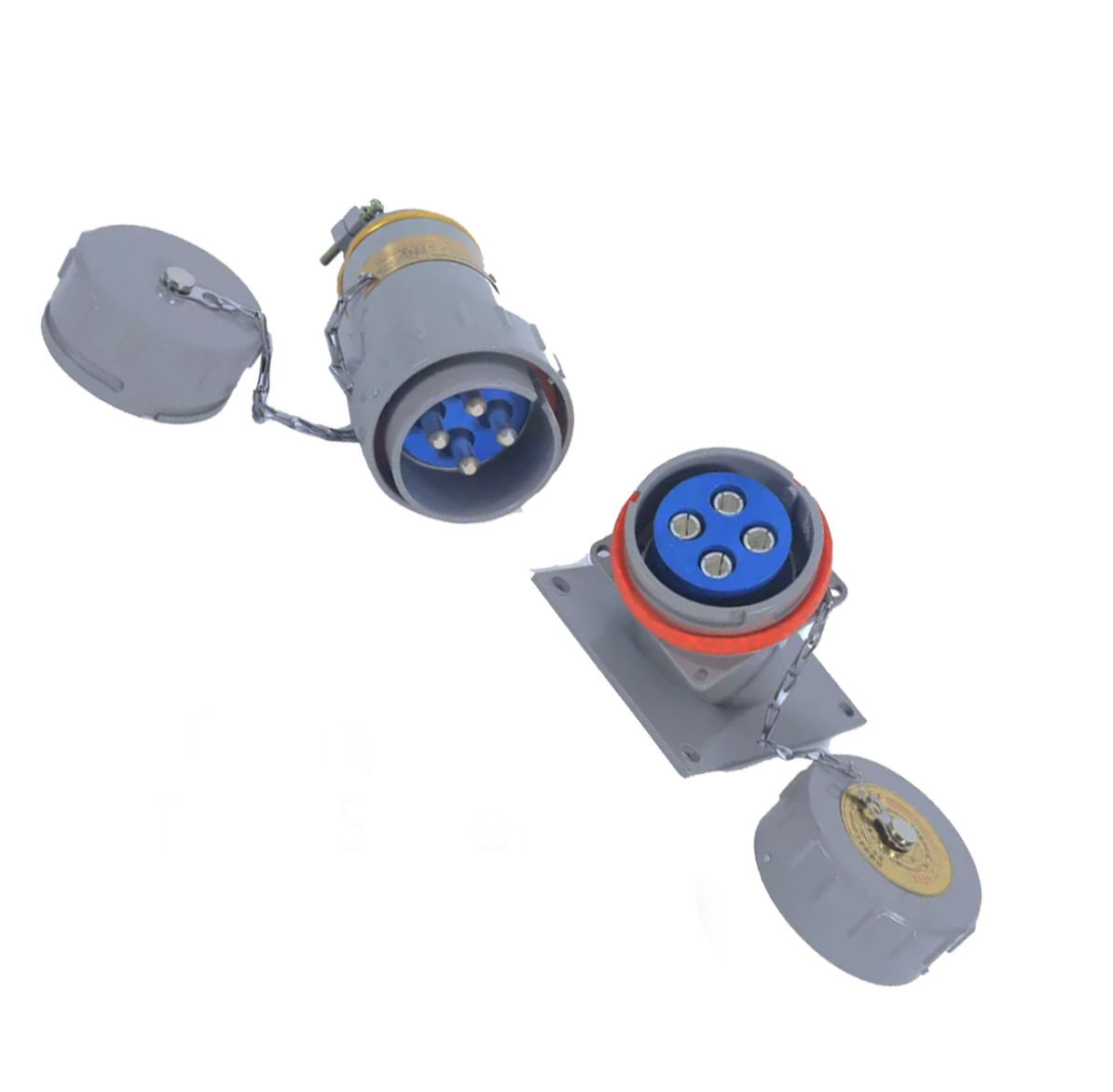

YZ 16A 15A Ex No spark 3pin ex proof plug and socket

SKU : YZ -Ex-XX Series

Product not found

Price

110.00 USD

125.00 USD

Quantity to buy
Total

Do not have enough stock

Out of stock

YZ -Ex-XX Series No spark 3pin ex proof plug and socket

Overview :

  • แอปพลิเคชัน : ไฟฟ้ากัน ระเบิด / ชนิด : ตัวผู้และตัวเมีย / อุณหภูมิแวดล้อม : 20 ℃~+60 ℃ / แรงดันใช้งาน: 380-500V / แรงดันทดสอบไฟฟ้า : 2800VAC 50Hz / ความต้านทานของฉนวน : ≥ 1000m Ω ช่วงอุณหภูมิ : ≤ 65K / เกรดป้องกันโครงสร้าง : IP55 / เกรดป้องกันการระเบิด : Ex n A 2 T4 GC / อายุการใช้งานเครื่องกล : 500 ครั้ง / ความชื้นสัมพัทธ์: 40 ± 2 ℃ 90% ~ 95% / ขนาดสายเคเบิลสูงสุด ≤ 70 mm2 / ≤ 95mm2
  • Application : Power / Gender : Male and female / Environment temperature : 20 ℃~+60 ℃ / Working voltage : 380-500V / Voltage rating : 2800VAC 50Hz / Insulation Resistance : ≥ 1000m Ω / Temperature Range : ≤ 65K Shell protection grade : IP55 / Explosion-proof grade : Ex n A 2 T4 GC / Mechanical life : 500 times / Relative humidity: 40 ± 2 ℃ 90%~95% / Maximum cable : ≤ 70 mm2 / ≤ 95mm2

หมายเหตุ : สินค้านี้ มีศูนย์ บริการในประเทศไทย สินค้านี้มีบริการจัดส่งถึงมือลูกค้าพร้อมชำระเงิน / มีการแนะนำการใช้งาน /.พร้อมบริการหลังการขาย / สินค้ามีราคาตัวแทนและราคาช่าง / รับต่อสายเข้าสายทดสอบการใช้งาน Mag. สายตามสั่ง

สินค้ารายการนี้ มีบริการถอดแบบ และมีตัวอย่างสินค้า เปรียบเทียบการใช้งาน หรือทดลองกับหน้างานจริง / สินค้ารับประกัน 3ปี / รับตัวแทนจำหน่ายสินค้าราคาส่งและช่างบริการทุกพื้นที่ รับปรับปรุงระบบใหม่/เก่า ให้รองรับการทำงานเพื่อยึดอายุการใช้งาน ลดค่าซ่อม ลดค่าใช้จ่าย ประหยัดพลังาน เพิ่มประสิทธิภาพการทำงานผ่านระบบงาน ผู้รับเหมาภายใน ที่ประสบการณ์สูง ไว้บริการลูกค้า

Order tracking

PRODUCT DESCRIPTION /  รายละเอียดสินค้า
  • QDLECHATEX 15A, 25A, 32A, 60A YT/GZ-YZ ซีรีส์สามเฟสห้าแกนไฟไม่เกิดประกายไฟและเต้ารับ, คอนเนคเตอร์, นำไปใช้กับการสำรวจน้ำมัน, เจาะ, วงจรไฟ, ห้องจ่ายไฟ นอกสถานที่, การเชื่อมต่อสายเคเบิลและสายเคเบิลด้วย, มี หน้าสัมผัสที่เชื่อถือได้ ประกอบและถอดประกอบง่าย ประสิทธิภาพการปิดผนึกและฉนวนที่ดี กันกระแทก กันฝุ่น กันฝน ฯลฯ..
  • ตัวเชื่อมต่อประกอบด้วยปลั๊กและซ็อกเก็ตประกอบด้วยสองส่วน โดยที่ปลั๊กสำหรับมือถือ (YT) ซ็อกเก็ตมีสามรูปแบบ : 1. ชนิดคงที่ของแผง (GZ), 2. มือถือ (YZ), 3. ซ็อกเก็ตคงที่แบบเฉียง (XGZ).ปลั๊กและซ็อกเก็ตเชื่อมต่อสำหรับข้อต่อแยก,
  • การเชื่อมต่อที่รวดเร็ว, การจีบขั้วต่อสายไฟ, การจีบ ติดต่อกับแหวนยางยืดรองรับการแปลเป็นภาษาท้องถิ่น หลังจากติดตั้งก่อนการรื้อถอนโครงสร้าง เสียบเศษไม้ติดต่อ เปลือกทำจากโลหะผสมอลูมิเนียมหล่อ

  • QDLECHATEX 15A,25A,32A,60A YT/GZ-YZ series three-phase five core non sparking electrical plug and socket ,connector, apply to oil exploration,drilling,lighting circuit,mobilt power distribution room,cable and cable connection with, has reliable contact,easy assembly and disassembly,sealing performance and good insulation,shockproof,dusproof rainproof,etc..

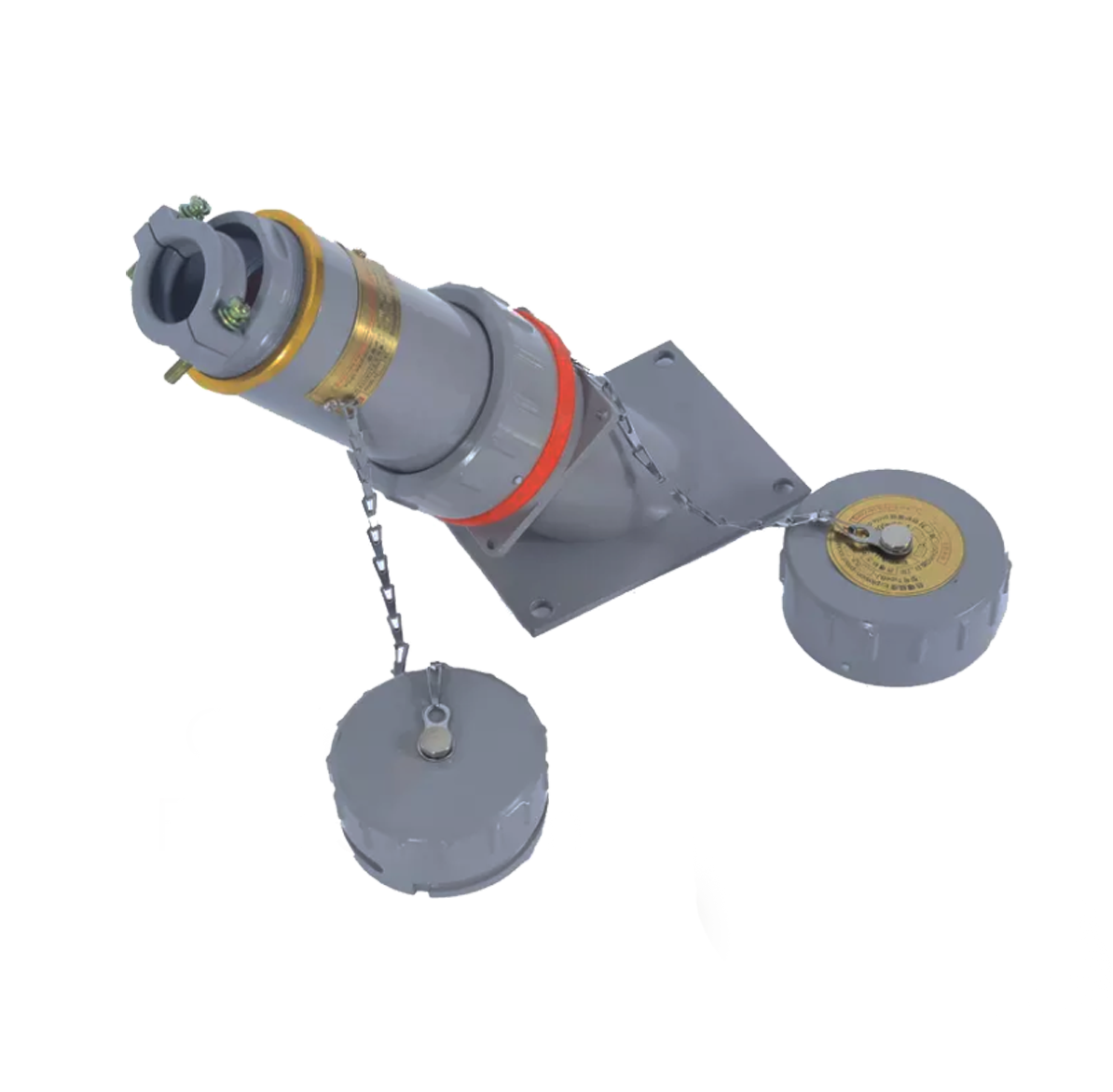

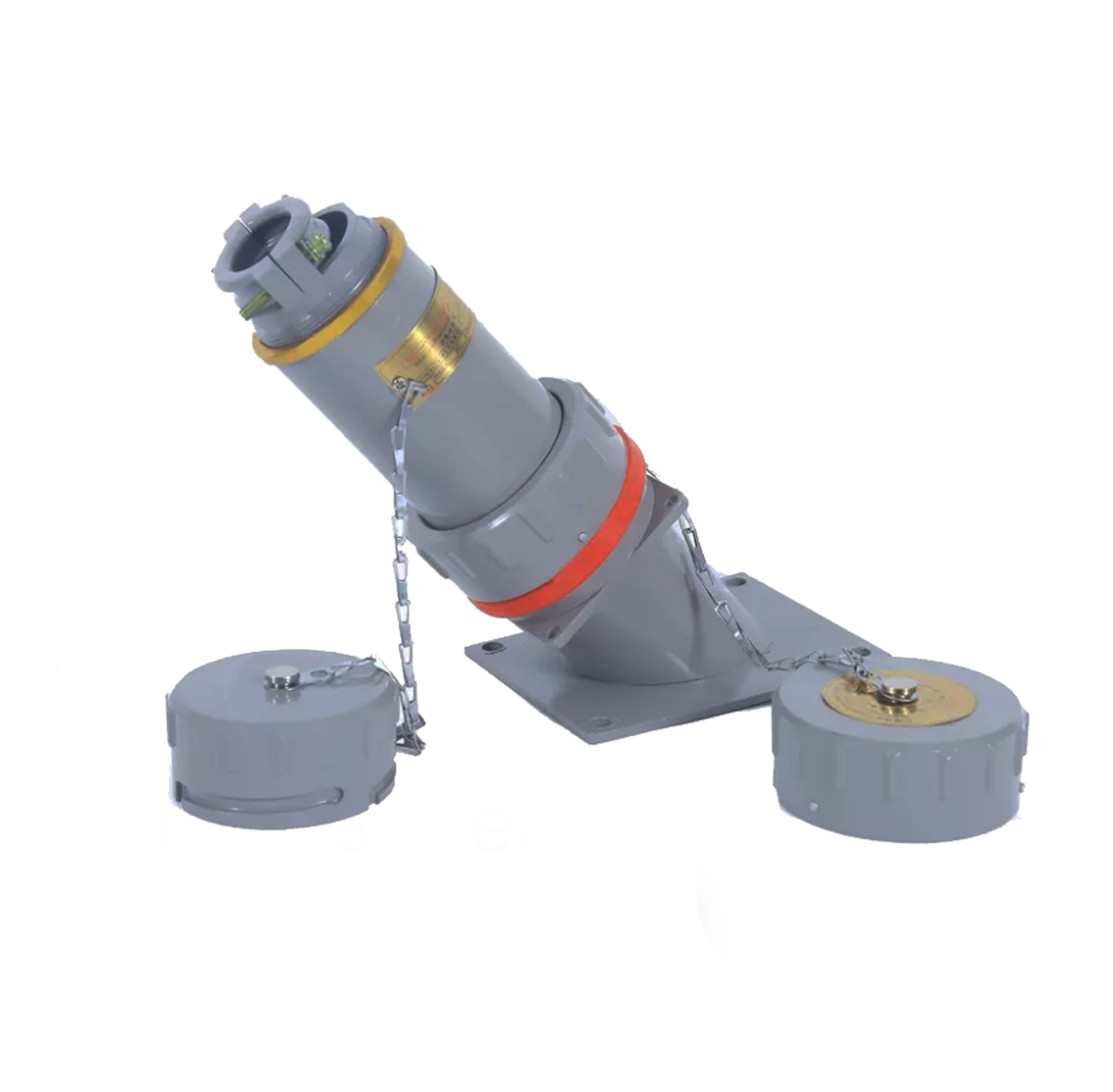

  • The connector comprises a plug and socket is composed of two parts,wherein the plug for mobile(YT), socket has three forms: 1.the panel fixed type(GZ), 2.mobile(YZ), 3.oblique type fixed socket (XGZ).
  • Connection plug and socket for the bayonet,fast connection,contact wire terminal crimping,crimping. contact with elastic ring gear support localization,after instalied before the demolition of the structure, the contact sliver plug,shell is made of casting aluminum alloy.

Product Dimension / ขนาดผลิตภัณฑ์

 TYPE  A  a+/-0.2  B  b+/-0.2   Φ d Cable-crossing
hole of the
wall(the size for reference)
 X15GZ  65  50  80 65 Φ 7 Φ 45
X25GZ   80  65 95  80 Φ 7  Φ 50
 X60GZ  85  70 100  85 Φ 9  Φ 55
 X100GZ  100 85  120 105 Φ 9   Φ 60
X150GZ   105  90  130 115 Φ 9  Φ 65
 X200GZ  110  95  140 125 Φ 9  Φ 70

Recommended cable size / maximum cable allowed / ขนาดสายเคเบิลที่แนะนำ / สายเคเบิลสูงสุดที่ใช้ได้

TYPE

 3PIN, 2P+E

4PIN, 3P+E

5PIN, 3P+E+N
 16A  3x1.5mm² 3x2.5mm² 4x1.5mm² 4x2.5mm² 3x2.5mm²+1x1.5mm² 3x1.5mm² 4x2.5mm²+1x1
 25A  3x4mm² 3x6mm² 4x2.5mm² 4x4mm² 3 x 4mm²+1x2.5mm²  5x2.5mm² 5x4mm²
 32A/60A  3x10mm 3x16mm²  4x10mm² 4x16mm² 3 x 16mm²+1 x 6mm²  5x6mm² 5x10mm²
100A     4x16mm² 4x25mm² 3 x 25mm²+1x 10mm²   5x16mm² 5x25mm²
 150A    3x35mm² +1x 10mm² 3 x 35mm²+1x 16mm²  5x25mm² 3x35mm²+2 x 10mm²
 200A    3x50mm² +1x25mm² 3 x 50mm² +1x15mm²  5x50mm² 3x35mm²+2x 16mm²
 300A    3x70mm² +1x35mm² 3x95mm²+1x50mm²   5*70mm ²/5*95mm²
