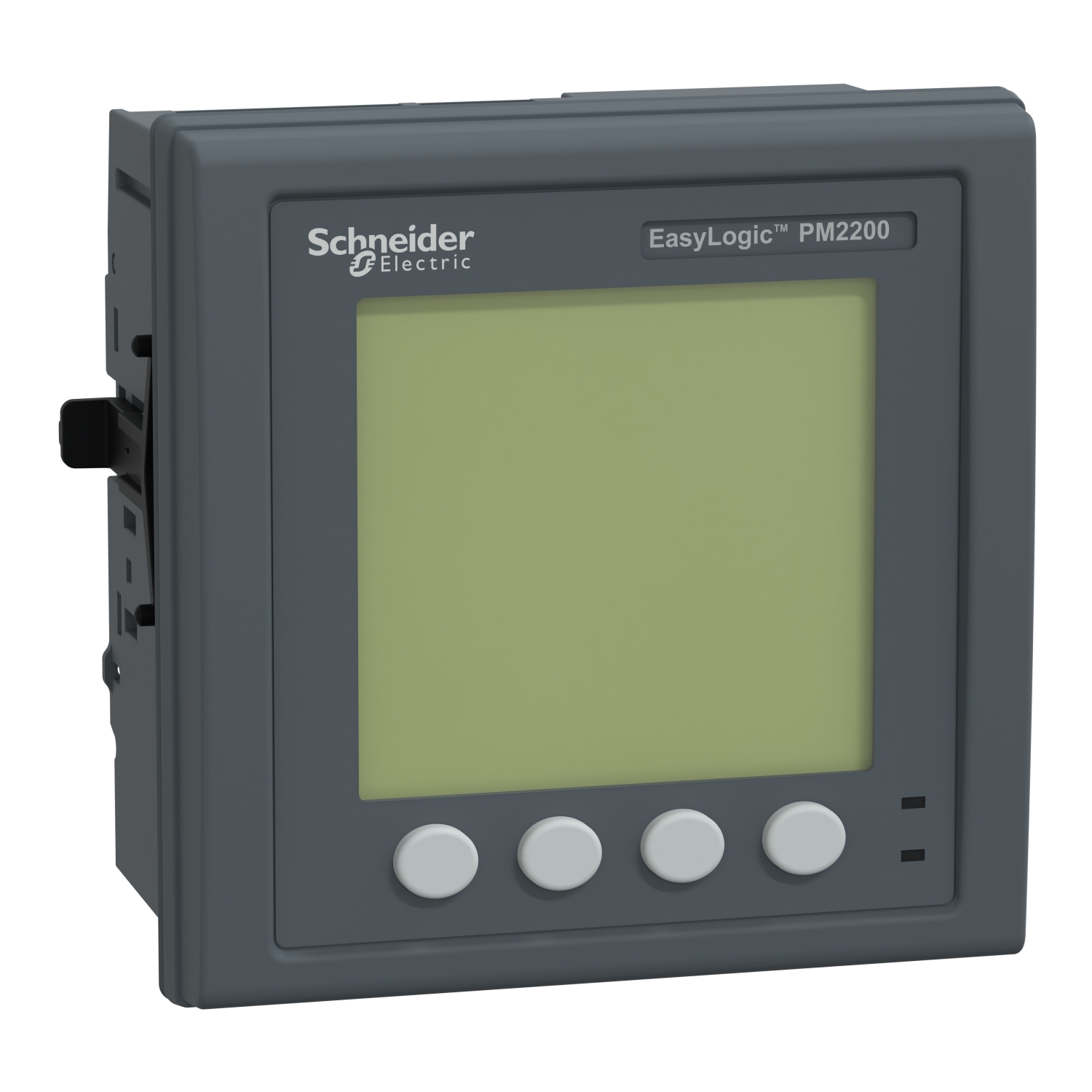

EasyLogic PM2230, Power & Energy meter, up to the 31st harmonic, LCD display,

รายละเอียดผลิตภัณฑ์  / Product Description

• อุปกรณ์นี้เป็นเครื่องวัดพลังงานแบบติดตั้งบนแผงหรือแบบฝังเรียบ ที่มีขนาดกรอบ 96 มม. x 96 มม. พร้อมจอ LCD เรืองแสงขนาด 128 x 128 พิกเซล มิเตอร์วัดพลังงานที่ใช้งานตามคลาสความแม่นยำ Class 0.5S ตามมาตรฐาน IEC 62053-22 โดยมีอัตราการสุ่มตัวอย่าง 64 ตัวอย่างต่อรอบ สามารถวัดเวกเตอร์พลังงานและพลังงานได้ทั้งสามแบบ เช่น Active, Appparent & Reactive นอกเหนือจากแรงดันไฟ, กระแส, ความถี่ และตัวประกอบกำลัง บวกกับความเพี้ยนของฮาร์โมนิกรวมและฮาร์โมนิกส่วนบุคคลถึงลำดับฮาร์มอนิกลำดับที่ 31 มิเตอร์จะทำงานในความถี่เครือข่าย 50Hz หรือ 60Hz และยอมรับแรงดันไฟฟ้าควบคุมสากลตั้งแต่ 80 ถึง 300 V Line ไปจนถึงแรงดันไฟฟ้า AC หรือ DC เป็นกลาง พิกัดกระแสสำหรับมิเตอร์นี้คืออินพุต 1A หรือ 5A รองรับรูปแบบการเดินสายที่แตกต่างกันถึง 13 แบบภายใต้ประเภทการกำหนดค่าแบบเฟสเดียว สองเฟส หรือสามเฟส ช่วงของแรงดันไฟฟ้าที่วัดได้ระหว่างเฟสคือ 35 ถึง 480 V Line to Line AC ที่ 45 ถึง 65 Hz ขณะที่อยู่ระหว่าง 20 ถึง 277 V ระหว่าง Line และ Neutral มีพอร์ตการสื่อสาร RS485 ผ่านโปรโตคอล Modbus RTU สามารถอัพเกรดมิเตอร์ได้ด้วยการเพิ่มโมดูล IO สำหรับการตรวจสอบ WAGES โมดูลเหล่านี้มาพร้อมกับช่องสัญญาณดิจิตอลอินพุตและเอาต์พุตแต่ละช่องสัญญาณสองช่อง หรืออินพุตและเอาต์พุตแบบอะนาล็อก เวอร์ชันนี้สามารถกำหนดค่าการเตือนได้ 23 ประเภทซึ่งจัดเก็บไว้ใน 40 รีจิสเตอร์ ขนาดผลิตภัณฑ์มีดังนี้ กว้าง 3.78 นิ้ว (96 มม.) ลึก 2.16 นิ้ว (54 มม.) สูง 3.78 นิ้ว (96 มม.) และน้ำหนักผลิตภัณฑ์ 10.58 ออนซ์ (300 กรัม)

• This device is a panel mount or flush mount power meter with a 96mm by 96mm bezel size having backlit LCD display of 128 by 128 pixels. The meter measures active energy as per accuracy class Class 0.5S complying to IEC 62053-22 standard with sampling rate of 64 samples per cycle. Able to measures all three vectors of power and energy such as Active, Apparent & Reactive beside Voltages, Current, Frequency and Power Factor. Plus the total Harmonic Distortion and Individual harmonics up to 31st Harmonic order. The meter will function in either 50Hz or 60Hz network frequency and accepts universal control power voltages ranging from 80 to 300 V Line to Neutral AC or DC voltages. Rated current for this meter is either 1A or 5A input. it supports up to 13 different types of wiring schemes under Single Phase, Two Phase or Three Phase configuration types. The range of measurement voltage between Phases is 35 to 480 V Line to Line AC at 45 to 65 Hz while it is 20 to 277 V between Line and Neutral. It is having RS485 communication port over Modbus RTU protocol. The meter can be upgraded with optional add on IO modules for WAGES monitoring. These module comes with either two channels each of digital inputs and outputs or analog inputs and outputs. This version can be configured for 23 different types of alarms stored in 40 registers. Product dimensions are as follows: width 3.78 in (96 mm), depth 2.16 in (54 mm), height 3.78 in (96 mm) and product weight 10.58 oz (300 g).
