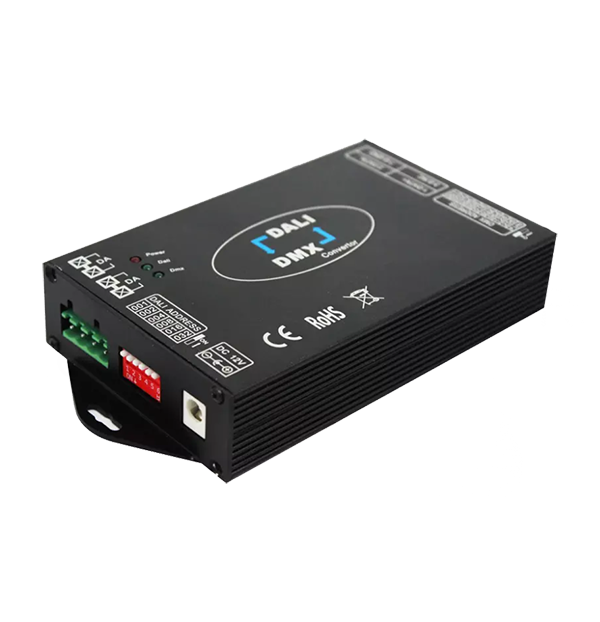

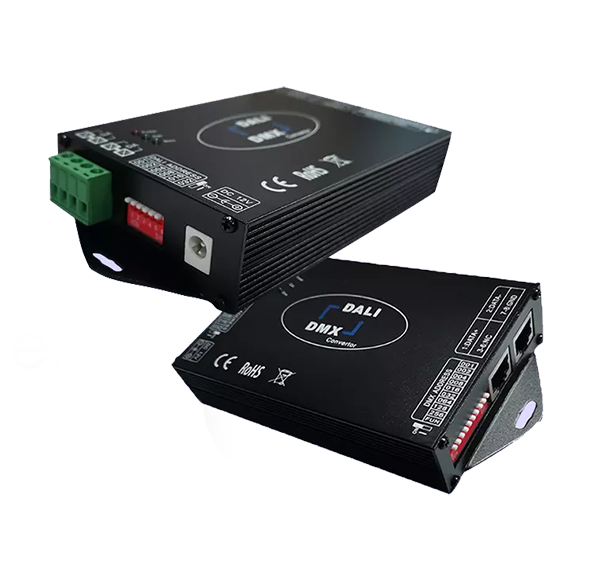

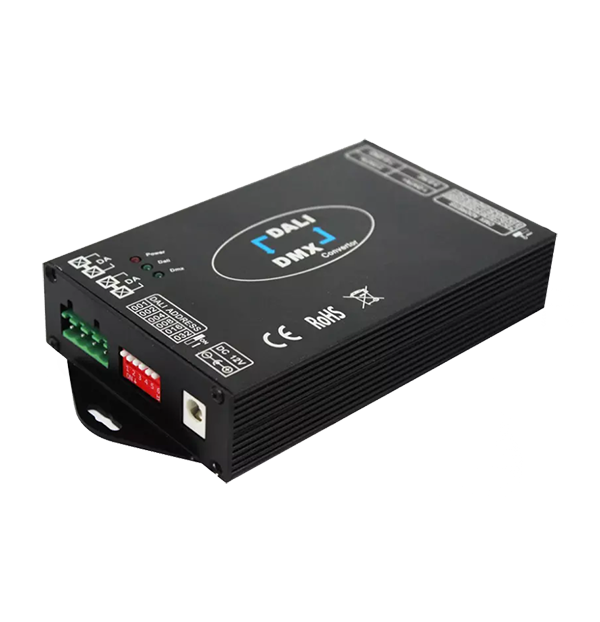

DL113 DALI DMX512 Signal Converter Mutual conversion controller for Led Lighting System

SKU : DL113

Price

70.00 USD


75.00 USD

 (-7%)
Quantity to buy
Total 70.00 USD

Do not have enough stock

Out of stock

DALI DMX512 Signal Converter Mutual conversion controller

for Led Lighting System

Essential details

  • Warranty(Year): 2-Year / Lighting solutions service: Lighting and circuitry design, Project Installation Product Weight（kg）: 0.209 / Place of Origin: / Guangdong, China Brand Name: Leynew Type: MANUAL SWITCH
  • Max. Load Power: N/A Working temperature: -20-60℃ / Supply voltage: DC12V-48V / Input signal: DALI/DMX512 / Output signal: DMX512/DALI / Statical power consumption: <1W
  • External dimension: L150mm*W78mm*H26mm / Packing dimension: L180*W108*H55mm / Net weight: 209 g / Gross weight: 277 g / Voltage: DC12V-48V

หมายเหตุ : สินค้ารายการนี้ มีศูนย์ บริการในประเทศ,มีอะไหล่เครื่องราคาส่งพร้อมช่างผู้ชำนาญ มีบริการติดตั้ง ฟรี สอนการใช้งานฟรี และให้คำแนะนำกรณีมีช่างติดตั้งเอง จัดส่งถึงมือลูกค้าก่อนชำระเงิน ค่าจัดส่งค่าใช้จ่ายอัตตราของผู้ให้บริการรายต่างๆ ตามบิล สำหรับร้านค้าและช่างมีราคา พิเศษ ร้านค้าหรือช่างสามารถสมัครสมาชิกสะสมแต้ม เพื่อแลกของรางวัลได้ที่หน้าเวปไซด์ มีของรางวัลหลายรายการ ( สินค้านี้ซื้อ 1 ระบบ ขึ้นไป ส่งฟรี ) รับตัวแทนจำหน่าย ฟรีข้อมูลสินค้า รับสอนประกอบและตรวจซ่อมฟรี ในเวลารับประกัน 2 ปี / ไม่มีค่าใช้จ่าย / มีอะไหล่และเครื่องมือในราคาช่าง / มีบริการปรับปรุง ระบบงานเพื่อให้มีประสิทธิภาพในการประหยัดพลังงาน ให้ระบบทำงานเพื่อเพิ่มประสิทธิภาพลดการซ่อมยึดอายุการใช้งาน สินค้านี้ขายโครงการหรือร้านค้าในราคาส่ง ราคาที่เสนอต่อ ชิ้น ราคาที่เสนอยังไม่รวมภาษีมูลค่าเพิ่ม และสัญญาบริการอื่นๆ ตามใบเสนอราคา สินค้านี้ต้องตรวจสอบล่าสุดก่อนส่งถึงมือผู้ใช้งานตามมาตรฐานของผู้ผลิตเพื่อลดปัญหาการเสื่อมคุณภาพจากการจัดเก็บที่ไม่ถูกต้องเป็นเวลานาน

Order tracking

สรุปภาพรวม  / Summarization
  • DALI (Digital Addressable Lighting Interface) เป็นมาตรฐานระหว่างประเทศ โปรโตคอลการควบคุมแสงสว่างยอดนิยม BUS ซึ่งนำมาใช้กับรหัสแมนเชสเตอร์ของการส่งสัญญาณดิจิตอล โดยมีการหรี่แสงทั้งหมดและการจัดกลุ่ม เมื่อเทียบกับการลดแสงแบบอะนาล็อก 0-10V การหรี่แสงจะแม่นยำกว่า กำหนดแอดเดรสได้ เสถียร ควบคุมโฟกัส ติดตั้งได้ง่าย และอื่นๆ
  • DMX512 เป็นครั้งแรกโดย USITT (สมาคมเทคโนโลยีโรงละครแห่งอเมริกา) พัฒนาและกลายเป็นจากคอนโซลด้วยวิธีดิมเมอร์ควบคุมอินเทอร์เฟซดิจิตอลมาตรฐาน มีคุณสมบัติที่เรียบง่าย เชื่อถือได้ และยืดหยุ่น
  • ผลิตภัณฑ์สามารถบรรลุการแปลงระหว่างสัญญาณลดแสง DALI มาตรฐาน IEC62386 และสัญญาณมาตรฐาน DMX-512 ที่ใช้กันอย่างแพร่หลาย ตระหนักถึงการควบคุมโมดูล DMX โดยต้นแบบ DALI และยังสามารถรับรู้การควบคุมอุปกรณ์ DALI โดยต้นแบบ DMX ตระหนักถึงการเปลี่ยนโปรโตคอลแบบไร้รอยต่อ 2 ชนิด


  • DALI (Digital Addressable Lighting Interface) is an international standard, popular lighting control protocol BUS, which adopt to Manchester codes of digital transmission, with a whole and grouping dimming, addressing dimming, inquire lamps and lanterns sates, and other powerful dimming function. Compared with the 0-10V analogue dimming, it’s more precise dimming, addressable, stable, focus control, easy to installation and so on.
  • DMX512 is first by USITT (American theater technology association) develop and become from the console with standard digital interface control dimmers way. It has simple, reliable, flexible features.
  • The product can achieve conversion between standard IEC62386 DALI dimming signal and widely used DMX-512 standard signal, realize DMX module control by DALI master, and also can realize DALI device control by DMX master, realize 2 kinds protocol seamless transition.

  Features / คุณสมบัติ
  1.  Support DMX512 to DALI / DALI to DMX512 signal conversion
  2.  Support DIP switch selecting DMX initial address;
  3.  Support DIP switch selecting number of DALI channel
  4.  Supports maximum 64 DALI signal outputs;
  5.  Support group control and scene control of DALI device, the function is effective under mode of DALI to DMX signal.
  1. รองรับการแปลงสัญญาณ DMX512 เป็น DALI / DALI เป็น DMX512
  2. รองรับสวิตช์ DIP ที่เลือกที่อยู่เริ่มต้น DMX
  3. รองรับสวิตช์ DIP ที่เลือกจำนวนช่อง DALI
  4. รองรับเอาต์พุตสัญญาณ DALI สูงสุด 64 ตัว
  5. สนับสนุนการควบคุมกลุ่มและการควบคุมฉากของอุปกรณ์ DALI ฟังก์ชันนี้มีผลภายใต้โหมดของสัญญาณ DALI ถึง DMX


  Technical parameters / พารามิเตอร์ทางเทคนิค
  1. Working temperature: -20-60℃
  2. Supply voltage: DC12V-48V
  3. Input signal: DALI/DMX512
  4. Output signal: DMX512/DALI
  5. Statical power consumption: <1W
  6. Connection mode: 4pin green connection pillar for DALI signal, RJ45 interface for DMX signal.
  7. External dimension: L150mm*W78mm*H26mm
  8. Packing dimension:L180*W108*H55mm
  9. Net weight:209 g
  10. Gross weight:277 g
  1. อุณหภูมิในการทำงาน: -20-60 ℃
  2. แรงดันไฟฟ้า: DC12V-48V
  3. สัญญาณเข้า : DALI/DMX512
  4. สัญญาณเอาต์พุต : DMX512/DALI
  5. การใช้พลังงานคงที่ : <1W
  6. โหมดการเชื่อมต่อ: เสาเชื่อมต่อสีเขียว 4 พินสำหรับสัญญาณ DALI, อินเทอร์เฟซ RJ45 สำหรับสัญญาณ DMX
  7. ขนาดภายนอก: L150mm*W78mm*H26mm
  8. ขนาดบรรจุ:L180*W108*H55mm
  9. น้ำหนักสุทธิ:209 ก
  10. น้ำหนักรวม :277 ก


External dimension

Typical Application

               Brochure & Picture Download :
