HDGAP Analog signal splitter 0-10v 4-20ma converter signal isolator price

SKU : HDGAP

Price

70.00 USD


75.00 USD

 (-7%)
Quantity to buy
Total 70.00 USD

Do not have enough stock

Out of stock

HDGAP Analog signal splitter 0-10V 4-20mA converter signal isolator price

Essential details

  • Place of Origin: Anhui, China / Brand Name: Huaibei Huadian or OEM. / Model Number: HDGAP / Input signal: 4-20mA, 1-5V 0-10V ±10V / Output signal: 4-20mA, 1-5V 0-10C ±10V
  • Number of channels: One in and one out, one in and two out / Installation method: 35mm rail / Accuracy level: 0.10% / Linearity: 0.10% 0-10v 4-20ma converter / Insulation withstand voltage: 1500V/50HZ,1Min
  • Output temperature drift: 100ppm/℃ / Full load power consumption: 0.6W 0-10v 4-20ma converter / Response time: ≤50MS 0-10v 4-20ma converter

หมายเหตุ : สินค้ารายการนี้ มีศูนย์ บริการในประเทศ,มีอะไหล่เครื่องราคาส่งพร้อมช่างผู้ชำนาญ มีบริการติดตั้ง สอนการใช้งานฟรี และให้คำแนะนำกรณีมีช่างติดตั้งเอง จัดส่งถึงมือลูกค้าก่อนชำระเงิน ค่าจัดส่งค่าใช้จ่ายอัตตราของผู้ให้บริการรายต่างๆ ตามบิล สำหรับร้านค้าและช่างมีราคา พิเศษ ร้านค้าหรือช่างสามารถสมัครสมาชิกสะสมแต้ม เพื่อแลกของรางวัลได้ที่หน้าเวปไซด์ มีของรางวัลหลายรายการ ( สินค้านี้ซื้อ 1เครื่อง ขึ้นไป ส่งฟรี ) รับตัวแทนจำหน่าย ฟรีข้อมูลสินค้า รับสอนประกอบและตรวจซ่อมฟรี / ไม่มีค่าใช้จ่าย / มีอะไหล่และเครื่องมือในราคาช่าง / มีบริการปรับปรุง เครื่องจักรเพื่อให้มีประสิทธิภาพในการประหยัดพลังงาน ให้ระบบทำงานเพื่อเพิ่มประสิทธิภาพลดการซ่อมยึดอายุการใช้งาน สินค้านี้ขายยกลังในราคาส่ง ราคาที่เสนอต่อ ชิ้น สินค้านี้ต้องตรวจสอบล่าสุดก่อนส่งถึงมือผู้ใช้งานตามมาตรฐานของผู้ผลิตเพื่อลดปัญหาการเสื่อมคุณภาพจากการจัดเก็บที่ไม่ถูกต้องเป็นเวลานาน

Order tracking


คำอธิบายสั้น ๆ

Brief  Description
  • อุปกรณ์นี้ให้แหล่งจ่ายไฟแบบแยกไปยังฟิลด์เครื่องส่งสัญญาณสองสายสามสายและตรวจจับสัญญาณปัจจุบันในวงจรในขณะเดียวกันก็ส่งสัญญาณกระแสอินพุตหรือแรงดันไปยังสัญญาณกระแสหรือแรงดันแยกในวงจร o rtสองวงจรแยก และอินพุต เอาต์พุต และแหล่งจ่ายไฟแยกออกจากกันทางไฟฟ้า สามารถใช้ร่วมกับเครื่องมือวัดแบบโมดูลาร์และ DCS, PLC และระบบอื่นๆ เพื่อนำเสนอการแยกสัญญาณ การแปลงสัญญาณ การกระจายสัญญาณ การประมวลผลสัญญาณ และฟังก์ชันอื่นๆ ให้กับเครื่องมือภาคสนาม จึงช่วยเพิ่มภูมิต้านทานของระบบควบคุมอัตโนมัติในกระบวนการผลิตทางอุตสาหกรรม และรับประกันความเสถียรของระบบและความน่าเชื่อถือ


  • This apparatus provides isolated power supply to the field two-wire,three-wire transmitter,and detects the current signal in a circuit meanwhile.It transmits the input current or voltage signal to isolated current or voltage signal in a circuit o rtwo isolated circuits,and the input,output,and power supply are galvanically isolated from each other. It can be used together with modular instrumentation and DCS,PLC and other systems,to offer signal isolation,signal conversion,signal distribution,signal processing and other functions to field instrument,thereby enhancing the immunity of automatic control system in the industrial production process,and ensuring systemstability and reliability.
  • ผลิตภัณฑ์นี้มีหลายพันธุ์เช่น 1in/1out,1in/2out, 1in/4out,2in/2out,ininput/output การแยกแม่เหล็ก เมื่อเทียบกับผลิตภัณฑ์อื่นที่คล้ายคลึงกัน อุปกรณ์นี้มีข้อได้เปรียบในด้านเวลาตอบสนองที่รวดเร็ว การสูญเสียพลังงานต่ำ และลักษณะอุณหภูมิที่ค่อนข้างดี


  •  This product has many varieties,suc as1in/1out,1in/2out, 1in/4out,2in/2out,withinput/output magnetic isolation. Compared with other similar products,this apparatus has the advantages of fast response time,low power loss and quite well temperature characteristics.

   หมายเหตุ: ราคานี้สำหรับสัญญาณเข้า : 4-20mA สัญญาณเอาต์พุต: 4 -20mA แหล่งจ่ายไฟ : 24V จำนวนช่อง : เข้า 1 ออก 1 เท่านั้น

   Note:     This price is for input signal: 4-20mA  output signal:4-20mA    power supply:24V   number of channels :one in one out

Main Technical Parameters

  Transmitting accuracy   ±0.1%F.S(25℃±2℃)
  Rise time   ≤ 0.2ms
  Settling time   ≤ 2ms
  Influence of ambient temperature  < 30ppm/℃
   Ripple  < 1mV
  Frequency range  0 ~300Hz
  Input resistance Current:≤60Ωvoltage:0~5V:≥1MΩ;
0~10V:≥2MΩ
  Output load capacity
DC current:0~10mA:≤700Ω;4~20mA:≤500Ω;0~±10mA:≤1kΩ;0~±20mA:≤500Ω DC voltage:0(1)~5V:≥1MΩ;0~10V:≥2MΩ;0~±5V:≥1MΩ;0~±10V:≥2MΩ
Please specify your requirements before order if greater output load capacity is needed.
   Power supply voltage range:
   18~32VDC(Recommended voltage:24VDC)85~265VAC(OR120~360VDC)
 Power consumption  Single output  Double output
 24VDC.  0.4W  0.6W
 220VAC  1.0VA.  1.2VA.



Insulation resistance  ≥100MΩ(Input/Output/Power)
 Dielectric strength
 ≥1500VAC(Input/Output/Power,1mAleakagecurrent,1minutetesttime)
 Electro magnetic compatibility IEC61000-4

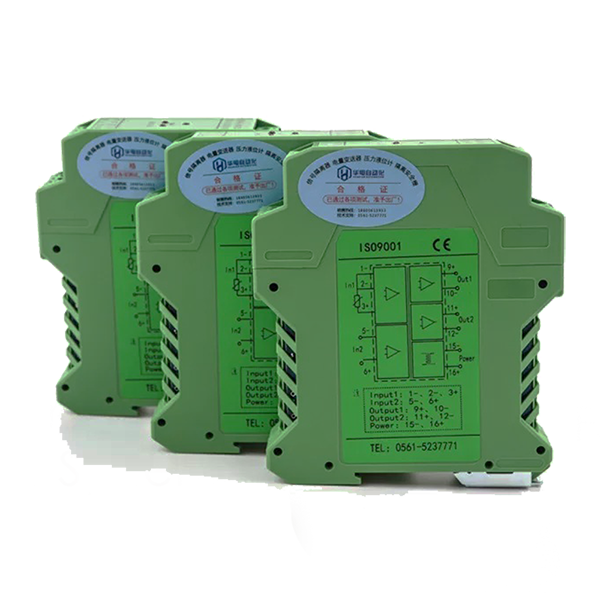

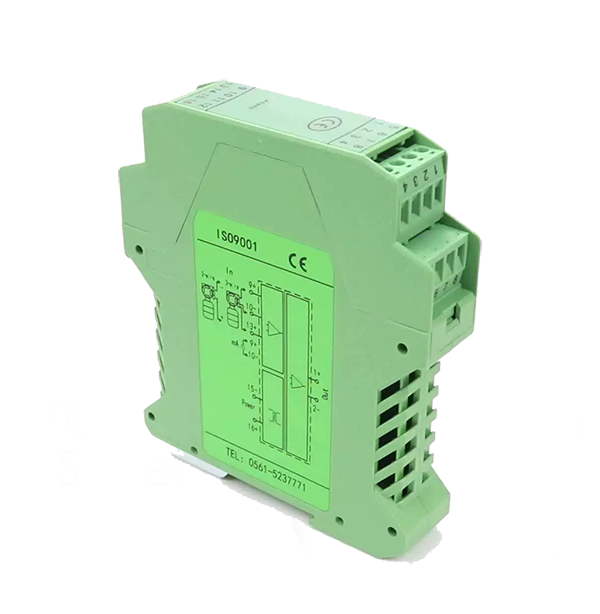

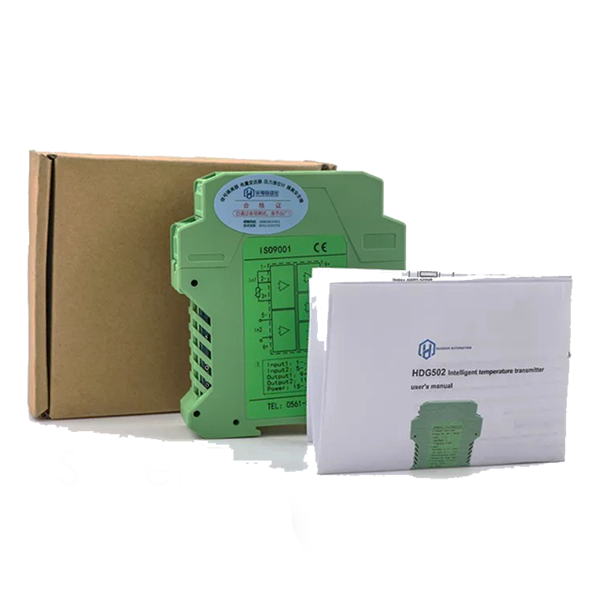

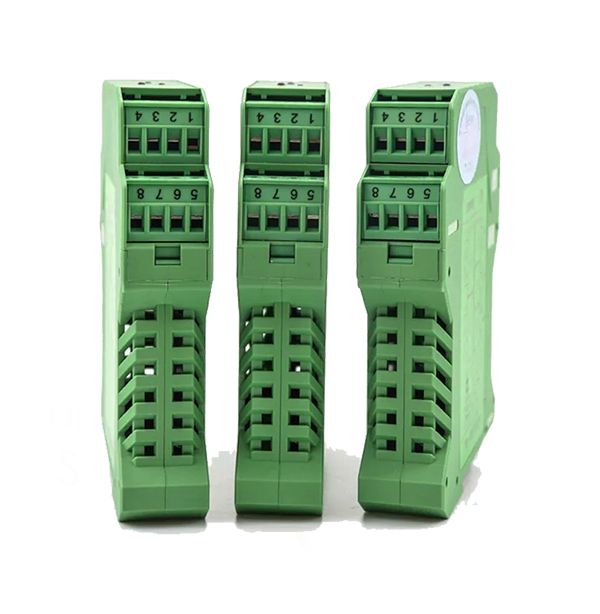

Product Display
