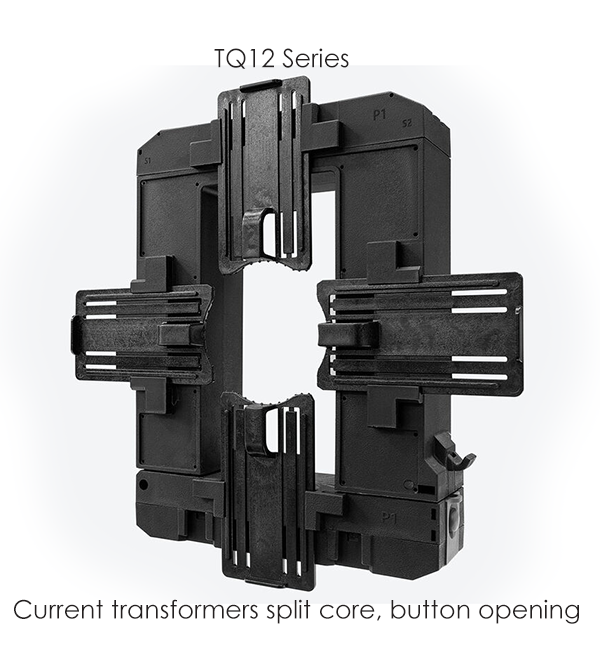

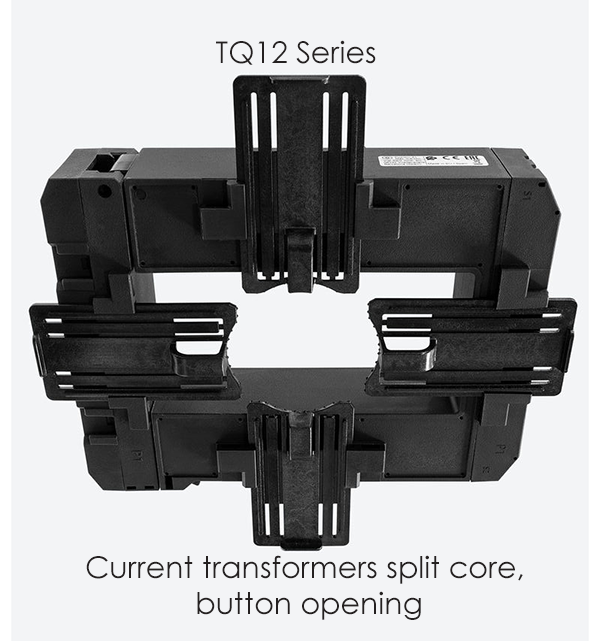

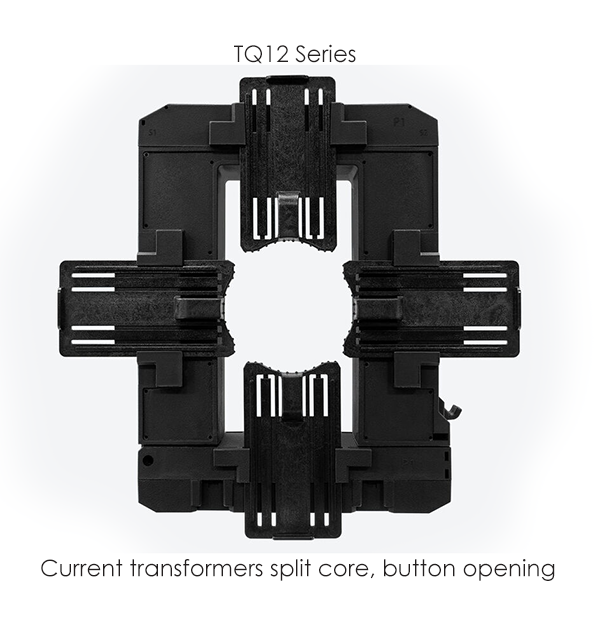

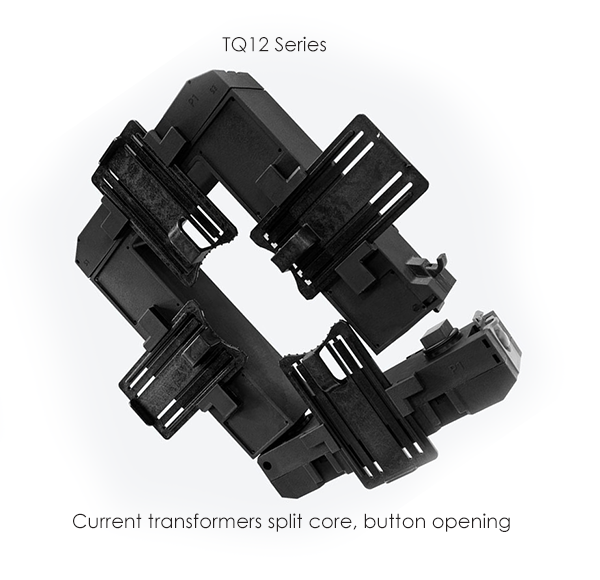

TQ12 Series Current transformers split core, button opening

SKU : TQ12

TQ12 Series Current transformers split core, button opening

CODE : M74051, M74052, M74053, M74054, M74055, M74056, M74057,

ESCRIPTION :

• The TQ transformer range has been designed to facilitate installation thanks to its split core, which allows it to be installed without having to shut off the power, in both cable and busbar installations.

Main features:

• Types from 100 to 5000 A in the primary
• Secondary encoding types.../5 A,.../1 A,.../250 mA
• Busbar dimension from 20 x 30 mm to 160 x 80 mm
• Certified transformers
• Accessory for DIN-rail mounting (not available for TQ-12)

SPECIFICATIONS :

ELECTRICAL CHARACTERISTICS

• Insulation voltage between terminals S1-S2 :3 kV
• Safety factor (SF) : 10
• Power : 20(Class 0.5), 25(Class 1), 30(Class 3)

CURRENT MEASUREMENT CIRCUIT

• Primary current measurement : 5000A
• Transformation ratio : … / 5 A
• Nominal frequency : 50 / 60 Hz
• Dynamic current (Idyn) : 2,5 Ith
• Thermal short-circuit current (Ith) : 60 In

SPECIFIC TECHNICAL CHARACTERISTICS OF CURRENT SENSORS

• Operating voltage : 0,72 kV~ máx.

ENVIRONMENTAL CHARACTERISTICS

• Working temperature : -5 … +40 ºC
• Storage temperature : -40 … +85 ºC
• Thermal Class : Class B (+130 ºC)
• Relative humidity (without condensation) : 15 ... 85 %
• Protection class : IP 20

MECHANICAL CHARACTERISTICS

• Envelope : Plastic V0 self-extinguishing
• Fastening : Mural or DIN rail by accessory
• Weight (kg) : 2,18
• Size (mm) width x height x depth : 179.55 x 235 x 77.77 (mm)

STANDARDS :

• Standards : UNE-EN 61869-1, UNE-EN 61869-2, UNE 21031, UL 94
• Electrical safety, Maximum height (m) : 1000

APPLICATIONS :

• Ideal for installations where the electricity cannot be shut off when installing the transformers.
